- 商品名称: 油田设备专用
- 商品编号: 1123164950391050240
CT200系列通用型变频器是我公司自主研发的新一代高性能开环矢量变频器，该产品采用目前国际领先的无速度传感器矢量控制技术，采用DSP芯片为控制核心，保证产品的可靠性和对各种环境的适应性，功能强大，使用灵活。应用于矿山机械 木工机械 深孔钻加工中心等行业。CT200系列变频器技术参数输入输出特性输入电压范围单相220VAC±15%，三相380VAC±15%，三相660VAC±15%。
-
CT系列产品命名规则
CT系列产品特点
超强芯片处理器采用美国TI公司新一代电机控制专业数字信号处理器（DSP），主频可以达到150MHZ。
兼容性强，可同时驱动同步、异步电机驱动电机类型兼容异步电机和永磁同步电机，可以实现对异步电机和永磁同步电机 参数精准自辨识。支持两组电机参数设定，可实现驱动器对电机的切换控制。
全新的模块设计采用德国Infineon第四代IGBT模块，50°环境温度下，也无需降额使用。
全新的模块设计V/F控制模式下，高精度的电流限制控制，使得驱动器无论是快加速还是堵转，都不会出现电流过电流报警，可靠地保护驱动器，矢量下控制模式下，高精度的转矩限定控制，使得驱动器可以按用户工艺控制要求，输出强劲的转矩或柔和的转矩，可靠地保护机械设备。
V/F分离控制模式下，输出频率和输出电压可以分别设定，适用于变频电源，力矩电机控制应用等场合。
多种矢量控制模式可选，低频出力大，转矩响应快，满足不同场合高性能的控制要求。
扩展丰富智能扩展口，允许同时接入两块扩展卡，满足用户实现特殊控制需求。
闭环矢量控制编码器的安装位置在不同电机的轴端时，只要该轴与电机轴之间保持固定的减速比，也能进行有PG矢量控制。
具有多种启动方式具有多种加、减速曲线选择，如:直线加减速、折线加减速、3种S曲线加减速。
过压失速保护大惯性负载减速运行过程中有短时再生制动时，通过对输出频率的瞬时调整，从而降低过压跳闸的几率，保证系统的连续可靠运行。
CT系列变频器功能特色
CT200系列开环矢量变频器
● 适用异步和永磁同步电机，无需考虑电机类型兼容问题；
● 良好的控制性能：调速比1：200，启动转矩0.25Hz/150%；
● 多种制动模式，无需制动电阻就可以实现的快速磁通制动模式；
● 两套电机参数、V/F分离设置、虚拟端子功能、转速追踪、继电器延时输出等 ；
● 宽电压范围输入、支持直流输入、共直流母线设计、内置制动单元（37kW以下）、可外引的高性能LED键盘、数量众多的I/O端子等。
● 可选多种通信扩展卡、多种编码器扩展卡、真有效值扩展卡、PT100温度检测扩展卡、高性能LCD液晶键盘等选配件进行功能扩展。CT200系列通用型变频器是我公司自主研发的新一代高性能开环矢量变频器，该产品采用目前国际领先的无速度传感器矢量控制技术，采用DSP芯片为控制核心，保证产品的可靠性和对各种环境的适应性，功能强大，使用灵活。应用于矿山机械 木工机械 深孔钻加工中心等行业。
CT系列变频器接线图

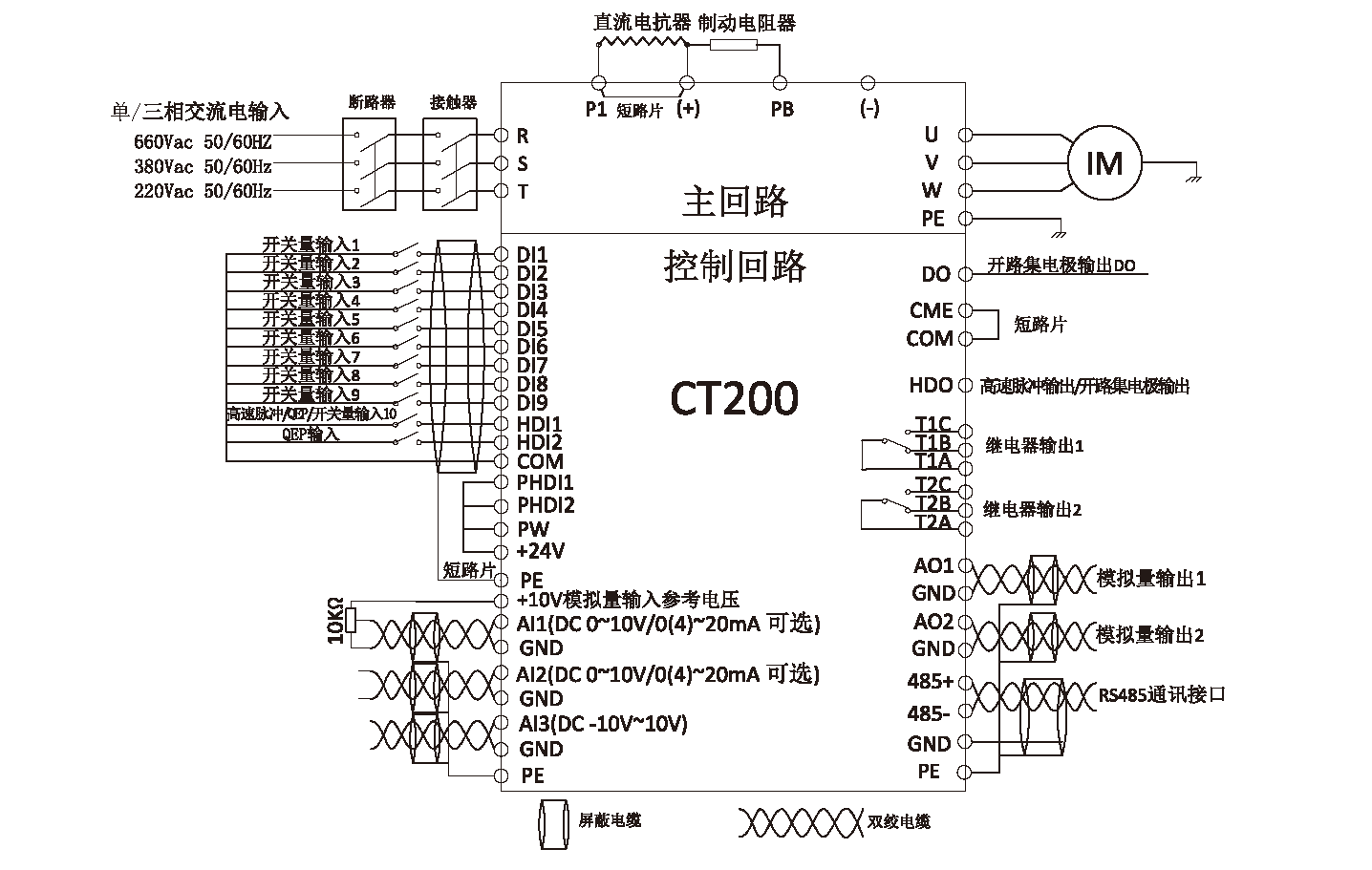

CT200系列变频器接线图
-
输入输出特性 输入电压范围 单相220VAC±15%，三相380VAC±15%，三相660VAC±15% 输入频率范围 50～60Hz±5% 输出电压范围 0～额定输入电压 输出频率范围 0～600Hz 技术特性 控制模式 V/F控制，无PG卡矢量控制，转矩控制 调速范围 开环矢量控制1:100 稳速精度 ±0.5% 起动频率 0.00～10.00Hz 过载能力 150%额定电流60s；180%额定电流10s；200%额定电流1s 加减速时间 0.1～3000.0s 能耗制动能力 制动单元动作电压：320～750V 直流制动能力 直流制动频率：0～300Hz； 直流制动等待时间：0～50s； 直流制动电流：0.0～100.0%； 直流制动时间：0.0～50.0s； 频率设定方式 模拟量给定、高速脉冲给定、多段指令给定、PID控制给定、485通讯给定 自动电压调整 当电网电压变化时，能自动保持输出电压恒定 速度搜索起动 实现对旋转中的电机无冲击平滑起动 控制端子 开关量输入端子 标配8路输入，其中1路可作为高速脉冲输入（HDI） 模拟输入端子 标配2路模拟量输入，AI1:0～10V或0/4～20mA输入可选。 AI2:-10V～+10V输入。 开关量输出端子 标配2路多功能集电极输出，其中1路可作为高速脉冲输出（HDO）。 模拟输出端子 标配2路输出AO1,AO2（0～10V或0/4～20mA可选） 继电器输出 标配2路继电器输出 通讯接口 RS485通讯 提供RS485通讯接口，与外界RS485通讯， 支持Modbus协议（RTU模式） 故障保护 加速过电流、减速过电流、恒速过电流、加速过电压、减速过电压、恒速过电压、母线欠压故障、电机过载、变频器过载、输入电源异常、输出缺相异常、整流模块过热故障、逆变模块过热故障、外部故障、通讯故障、电流检测故障、电机自辨识故障、EEPROM操作故障、PID反馈断线故障、制动单元故障、厂家设定时间到达 键盘显示 LED显示 高亮LED数码管显示变频器的相关信息 其他 使用场所 室内，海拔低于1千米，无尘、无腐蚀性气体和无日光直射 环境温度 −10～+40℃，40～50℃之间降额使用，每升高1℃，额定输出电流减少1% 湿度 5～95%（无凝露） 海拔高度 0～2000米，1000米以上降额使用，每升高100米，额定输出电流减少1% 振动 小于0.5g 存储温度 −40～+70℃ 变频器型号 功率等级（KW） 输入电流 （A） 输出电流 （A） 适配电机功率 （KW） 单相220Vac 50/60Hz CT200-2S-0.7G-B 0.7 8.2 4.0 0.75 CT200-2S-1.5G-B 1.5 14.0 7.0 1.5 CT200-2S-2.2G-B 2.2 23.0 9.6 2.2 三相380Vac 50/60Hz CT200-4T-0.7G-B 0.7 3.4 2.5 0.7 CT200-4T-1.5G-B 1.5 5.0 3.7 1.5 CT200-4T-2.2G-B 2.2 5.8 5.3 2.2 CT200-4T-4.0G-B 4.0 12.0 9.5 4.0 CT200-4T-5.5G-B 5.5 18.5 14 5.5 CT200-4T-7.5G-B 7.5 22.5 18.5 7.5 CT200-4T-11G-B 11 30.0 25.0 11 CT200-4T-15G-B 15 39.0 32.0 15 CT200-4T-18.5G-B 18.5 45.0 38.0 18.5 CT200-4T-22G-B 22 54.0 45.0 22 CT200-4T-30G 30 68.0 60.0 30 CT200-4T-37G 37 84.0 75.0 37 CT200-4T-45G 45 98.0 92.0 45 CT200-4T-55G 55 123.0 115.0 55 CT200-4T-75G 75 157.0 150.0 75 CT200-4T-90G 90 188.0 180.0 90 CT200-4T-110G 110 221.0 215.0 110 CT200-4T-132G 132 267.0 260.0 132 CT200-4T-160G 160 309.0 305.0 160 CT200-4T-185G 185 344.0 340.0 185 CT200-4T-200G 200 384.0 380.0 200 CT200-4T-220G 220 429.0 425.0 220 CT200-4T-250G 250 484.0 480.0 250 CT200-4T-280G 280 539.0 530.0 280 CT200-4T-315G 315 612.0 600.0 315 CT200-4T-355G 350 665.0 650.0 350 CT200-4T-400G 400 715.0 720.0 400 CT200-4T-500G 500 890.0 860.0 500 CT200-4T-630G 630 1224 1200 630 CT100、CT100G、CT200、CT300系列安装尺寸示意图
尺寸型号 W H D W1 H1 安装孔径 C0 126 186 155 115 175 5
尺寸型号 W H D W1 H1 安装孔径 C1 140 230 172 128 218 5.5 C2 165 285 200 153 273 5.5
尺寸型号 W H D W1 H1 H2 安装孔径 C3 214 402 208 184 360 385 7 C4 250 442 230 220 405 425 7 C5 299 602 276 240 540 580 9 C6 329 660 332 250 601 640 9
尺寸型号 W H D W1 H1 H2 安装孔径 C7 480 853 354 180 772 826 11 -
