- 商品名称: 中频电源 ( CT113 系列 )
- 商品编号: 1123164947043995648
CT113通用变频器的输出频率一般在50~8000Hz。某些应用要求转速较高的场合，需要使用高频变频器。高频变频器的输出频率在1500~20kHz。随着变频器技术的发展，高频电源的输出频率也在不断的提高，因此进行更高速度。此外，与采用机械增速装置的高速驱动系统相比，其可靠性更好，而且保养和维修也更加简单。主要应用于各种金属的熔炼、保温、烧结、焊接、淬火、回火、透热、金属液净化、热处理、弯管、以及晶体生长等。应用于臭氧设备等中高频场合。
CT113通用变频器的输出频率一般在50~8000Hz。某些应用要求转速较高的场合，需要使用高频变频器。高频变频器的输出频率在1500~20kHz。随着变频器技术的发展，高频电源的输出频率也在不断的提高，因此进行更高速度。此外，与采用机械增速装置的高速驱动系统相比，其可靠性更好，而且保养和维修也更加简单。主要应用于各种金属的熔炼、保温、烧结、焊接、淬火、回火、透热、金属液净化、热处理、弯管、以及晶体生长等。应用于臭氧设备等中高频场合。
-

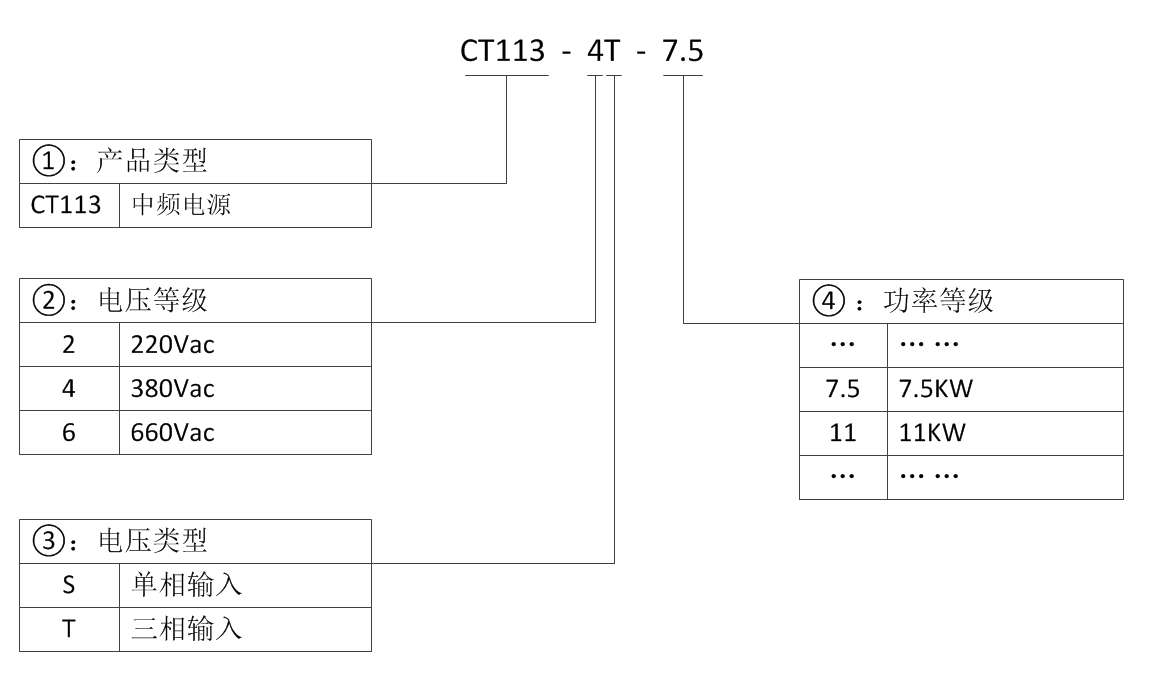

CT系列产品命名规则
CT系列产品特点
超强芯片处理器采用美国TI公司新一代电机控制专业数字信号处理器（DSP），主频可以达到150MHZ。
兼容性强，可同时驱动同步、异步电机驱动电机类型兼容异步电机和永磁同步电机，可以实现对异步电机和永磁同步电机 参数精准自辨识。支持两组电机参数设定，可实现驱动器对电机的切换控制。
全新的模块设计采用德国Infineon第四代IGBT模块，50°环境温度下，也无需降额使用。
全新的模块设计V/F控制模式下，高精度的电流限制控制，使得驱动器无论是快加速还是堵转，都不会出现电流过电流报警，可靠地保护驱动器，矢量下控制模式下，高精度的转矩限定控制，使得驱动器可以按用户工艺控制要求，输出强劲的转矩或柔和的转矩，可靠地保护机械设备。
V/F分离控制模式下，输出频率和输出电压可以分别设定，适用于变频电源，力矩电机控制应用等场合。

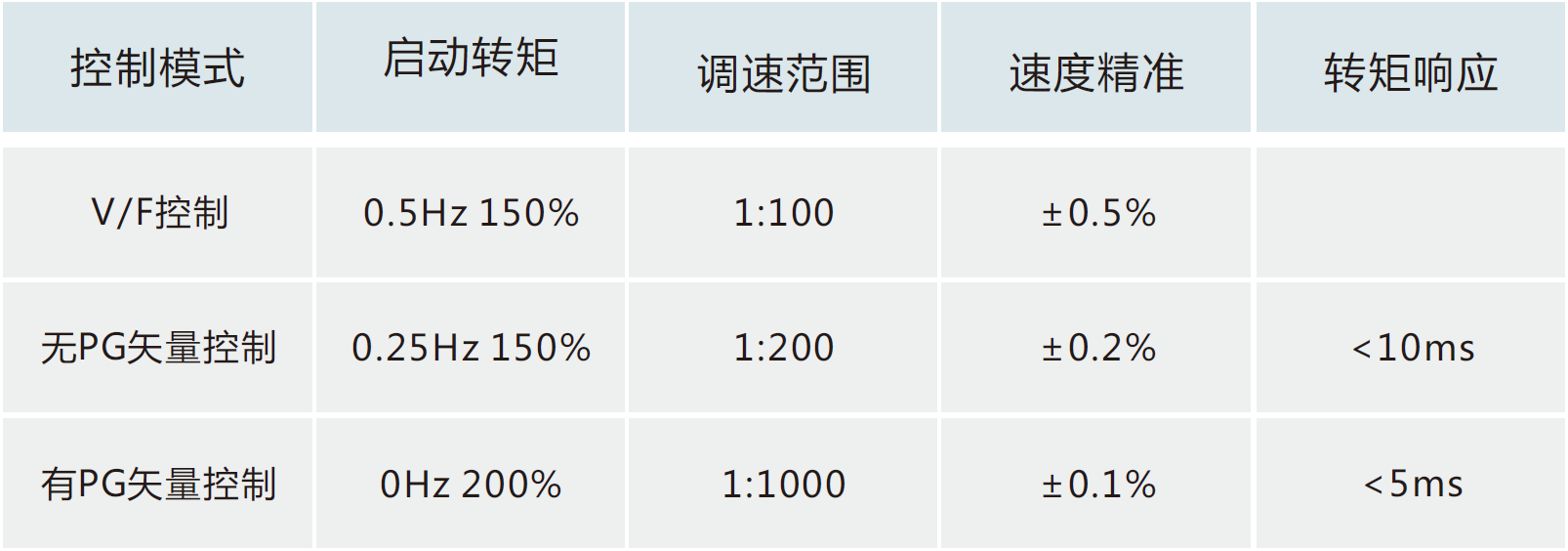

多种矢量控制模式可选，低频出力大，转矩响应快，满足不同场合高性能的控制要求。
扩展丰富智能扩展口，允许同时接入两块扩展卡，满足用户实现特殊控制需求。
闭环矢量控制编码器的安装位置在不同电机的轴端时，只要该轴与电机轴之间保持固定的减速比，也能进行有PG矢量控制。

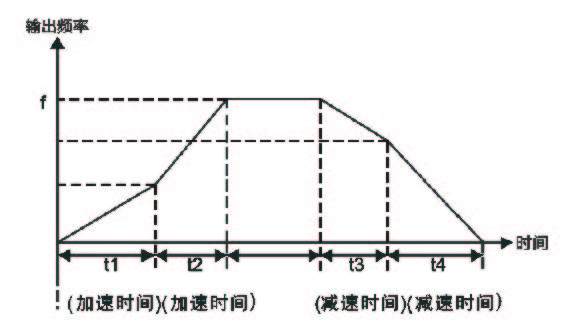

具有多种启动方式具有多种加、减速曲线选择，如:直线加减速、折线加减速、3种S曲线加减速。
过压失速保护大惯性负载减速运行过程中有短时再生制动时，通过对输出频率的瞬时调整，从而降低过压跳闸的几率，保证系统的连续可靠运行。
CT系列变频器功能特色
CT113系列变频器
CT113通用变频器的输出频率一般在50~8000Hz。某些应用要求转速较高的场合，需要使用高频变频器。高频变频器的输出频率在1500~20kHz。随着变频器技术的发展，高频电源的输出频率也在不断的提高，因此进行更高也将成为可能。此外，与采用机械增速装置的高速驱动系统相比，其可靠性更好，而且保养和维修也更加简单。主要应用于各种金属的熔炼、保温、烧结、焊接、淬火、回火、透热、金属液净化、热处理、弯管、以及晶体生长等。应用于臭氧设备等中高频场合。
CT系列变频器接线图
CT100、CT100F、CT100G系列变频器接线图
-
产品规格型号
中频电源型号 输入电流（A） 输出电流（A） 电源容量(KW） CT113-4T-0.7 5.0 3.8 1.5 CT113-4T-1.5 5.8 5.3 2.1 CT113-4T-2.2 12.0 9.5 3.7 CT113-4T-4.0 18.5 14.0 5.4 CT113-4T-5.5 22.5 18.5 7.1 CT113-4T-7.5 30.0 25.0 9.5 CT113-4T-11 39.0 32.0 12.2 CT113-4T-15 45.0 38.0 14.5 CT113-4T-18.5 54.0 45.0 17.1 CT113-4T-22 68.0 60.0 22.8 CT113-4T-30 84.0 75.0 28.5 CT113-4T-37 98.0 92.0 35.0 CT113-4T-45 123.0 115.0 43.7 CT113-4T-55 157.0 150.0 57.0 CT113-4T-75 188.0 180.0 68.4 CT113-4T-90 221.0 215.0 81.7 CT113-4T-110 267.0 260.0 98.8 CT113-4T-132 309.0 305.0 115.9 CT113-4T-160 344.0 340.0 129.2 CT113-4T-185 384.0 380.0 144.4 CT113-4T-200 429.0 425.0 161.5 CT113-4T-220 484.0 480.0 182.4 CT113-4T-250 539.0 530.0 201.4 CT113-4T-280 612.0 600.0 228.0 CT113-4T-315 665.0 650.0 247.0 CT113-4T-400 785.0 790.0 273.6 CT113-4T-500 890.0 950.0 326.8 CT113-4T-630 1230.0 1200.0 456.0 CT113-4T-700 1330.0 1300.0 494.0 CT113-4T-800 1500.0 1440.0 547.2 CT113-4T-1000 1780.0 1720.0 653.6 技术参数表
输入输出特性 输入电压范围 三相380VAC±15% 输入频率范围 50～60Hz±5% 输出电压范围 0～额定输入电压 输出频率范围 50～30KHz 技术特性 控制模式 电流控制和电压控制 过载能力 150%额定电流60s；180%额定电流10s；200%额定电流1s 加减速时间 0.1～3000.0s 频率设定方式 键盘给定、模拟量给定、多段指令给定、PID控制给定、485通讯给定 输出电压给定方式 键盘给定、模拟量给定、多段指令给定、PID控制给定、485通讯给定 控制端子 开关量输入端子 标配5路输入 模拟输入端子 标配2路模拟量输入，AI0:0～10V键盘旋钮，AIN:-10V～+10V输入。 通讯接口 RS485通讯 提供RS485通讯接口，与外界RS485通讯，
支持Modbus协议（RTU模式）故障保护 过电流、过电压、减速过电压、母线欠压故障、输入电源异常、输出缺相异常、整流模块过热故障、逆变模块过热故障、外部故障、通讯故障、电流检测故障、EEPROM操作故障、PID反馈断线故障、厂家设定时间到达 键盘显示 LED显示 高亮LED数码管显示设备的相关信息，可选配液晶键盘 其他 使用场所 室内，海拔低于1千米，无尘、无腐蚀性气体和无日光直射 环境温度 −10～+40℃，40～50℃之间降额使用，每升高1℃，额定输出电流减少1% 湿度 5～95%（无凝露） 海拔高度 0～2000米，1000米以上降额使用，每升高100米，额定输出电流减少1% 振动 小于0.5g 存储温度 −40～+70℃ CT100、CT100G、CT200、CT300系列安装尺寸示意图
尺寸型号 W H D W1 H1 安装孔径 C0 126 186 155 115 175 5
尺寸型号 W H D W1 H1 安装孔径 C1 140 230 172 128 218 5.5 C2 165 285 200 153 273 5.5
尺寸型号 W H D W1 H1 H2 安装孔径 C3 214 402 208 184 360 385 7 C4 250 442 230 220 405 425 7 C5 299 602 276 240 540 580 9 C6 329 660 332 250 601 640 9
尺寸型号 W H D W1 H1 H2 安装孔径 C7 480 853 354 180 772 826 11 -
