纺织机械专用 ( CT100系列 )

CT100系列通用型变频器是我公司自主研发的新一代高性能开环矢量变频器,该产品采用目前国际领先的无速度传感器矢量控制技术,采用DSP芯片为控制核心,保证产品的可靠性和对各种环境的适用性,功能强大,。CT100系列变频器技术参数输入输出特性输入电压范围单相220VAC±15%,三相380VAC±15%,三相660VAC±15%,输入频率范围50~60Hz±5%。

所属分类:

产品附件:


产品咨询
  • 产品描述
  • 产品特点
  • 规格参数
  • 经典案例
  • 资料下载
    • 商品名称: 纺织机械专用 ( CT100系列 )
    • 商品编号: 1123164941218107392

    CT100系列通用型变频器是我公司自主研发的新一代高性能开环矢量变频器,该产品采用目前国际领先的无速度传感器矢量控制技术,采用DSP芯片为控制核心,保证产品的可靠性和对各种环境的适用性,功能强大,。CT100系列变频器技术参数输入输出特性输入电压范围单相220VAC±15%,三相380VAC±15%,三相660VAC±15%,输入频率范围50~60Hz±5%。

    CT100系列通用型变频器是我公司自主研发的新一代高性能开环矢量变频器,该产品采用目前国际领先的无速度传感器矢量控制技术,采用DSP芯片为控制核心,保证产品的可靠性和对各种环境的适用性,功能强大,。CT100系列变频器技术参数输入输出特性输入电压范围单相220VAC±15%,三相380VAC±15%,三相660VAC±15%,输入频率范围50~60Hz±5%。

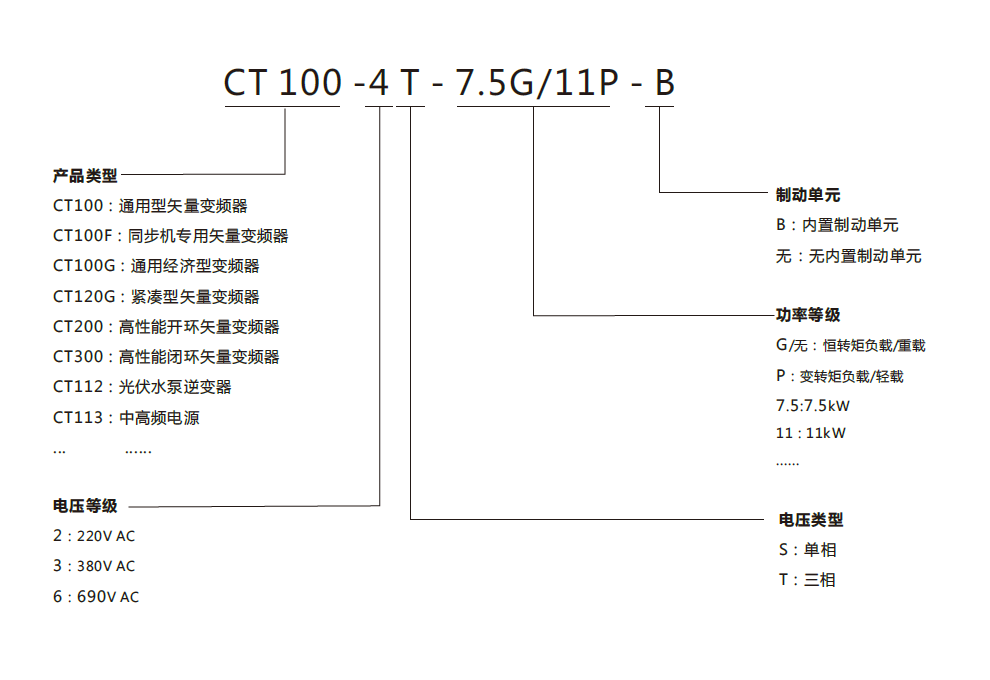

  • CT系列产品命名规则



    CT系列产品特点


    超强芯片处理器

    采用美国TI公司新一代电机控制专业数字信号处理器(DSP),主频可以达到150MHZ。

    兼容性强,可同时驱动同步、异步电机

    驱动电机类型兼容异步电机和永磁同步电机,可以实现对异步电机和永磁同步电机 参数精准自辨识。支持两组电机参数设定,可实现驱动器对电机的切换控制。

    全新的模块设计

    采用德国Infineon第四代IGBT模块,50°环境温度下,也无需降额使用。

    全新的模块设计

    V/F控制模式下,高精度的电流限制控制,使得驱动器无论是快加速还是堵转,都不会出现电流过电流报警,可靠地保护驱动器,矢量下控制模式下,高精度的转矩限定控制,使得驱动器可以按用户工艺控制要求,输出强劲的转矩或柔和的转矩,可靠地保护机械设备。

    V/F分离控制模式下,输出频率和输出电压可以分别设定,适用于变频电源,力矩电机控制应用等场合。

    多种矢量控制模式可选,低频出力大,转矩响应快,满足不同场合高性能的控制要求。

    扩展丰富

    智能扩展口,允许同时接入两块扩展卡,满足用户实现特殊控制需求。

    闭环矢量控制

    编码器的安装位置在不同电机的轴端时,只要该轴与电机轴之间保持固定的减速比,也能进行有PG矢量控制。

    具有多种启动方式

    具有多种加、减速曲线选择,如:直线加减速、折线加减速、3种S曲线加减速。

    过压失速保护

    大惯性负载减速运行过程中有短时再生制动时,通过对输出频率的瞬时调整,从而降低过压跳闸的几率,保证系统的连续可靠运行。


    CT系列变频器功能特色



    CT100系列开环矢量变频器

    ● 先进的开环矢量控制性能,良好的电压、电流控制技术
    ● 启动转矩0.5Hz/150%转矩,调速比1:100,动态响应<20ms,稳速精度±0.2%;
    ● 宽电压范围设计,满足苛刻的用户电网环境;
    ● 37KW(含)以下变频器内置制动单元;
    ● 支持共直流母线,支持直流供电模式;
    ● 提供多种制动方式,包括能耗制动、直流制动等;
    ● 具有简易供水、瞬时掉电不停机等多种功能,满足客户各种需求;
    ● 支持壁挂、法兰、落地安装方式,为客户提供更可靠、更经济的安装使用方式。

    CT系列变频器接线图



    CT100、CT100F、CT100G系列变频器接线图

  • 输入输出特性
    输入电压范围 单相220VAC±15%,三相380VAC±15%,三相660VAC±15%
    输入频率范围 50~60Hz±5%
    输入电压范围 0~额定输入电压
    输出频率范围 0~600HZ
    技术特性
    控制模式 W/F控制,无PG卡矢量控制,转矩控制
    调速范围 开环矢量控制1:100
    稳速精度 ±0.5%
    起动频率 0.00~10.00Hz
    过载能力 150%额定电流60s;180%额定电流10s;200%额定电流1s
    加减速时间 0.1~3000.0s
    能耗制动能力 制动单元动作电压:320~750V
    直流制动频率 0~300Hz
    直流制动等待时间 0~50s
    直流制动电流 0~100%
    频率设定方式 模拟量给定、高速脉冲给定、多段指令给定、PID控制给定、485通讯给定自动电压调整:当电网电压变化时,能自动保持输出电压恒定
    控制端子
    速度搜索起动 实现对旋转中的电机无冲击平滑起动
    开关量输入端子 标配8路输入,其中1路可作为高速脉冲输入(HDI)
    模拟输入端子 标配2路模拟量输入, AI1:0~10V或0/4~20mA输入可选.AI2:10V~+10V输入
    开关量输出端子 标配2路多功能集电极输出,其中1路可作为高速脉冲输出(HDO)
    模拟输出端子 标配2路输出AO1,AO2(0-10V或0-20mA可选)
    继电器输出 标配2路继电器输出
    通讯及故障保护
    R485通讯 供RS485通讯接口,与外界RS485通讯,支持 Modbus协议(RTU模式)
    故障保护 加速过电流、减速过电流、恒速过电流、加速过电压、减速过电压恒速过电压、母线欠压故障、电机过载、变频器过载、输入电源异常、输出缺相异常、整流模块过热故障、逆变模块过热故障、外部故障、通讯故障、电流检测故障、电机自辨识故障、 EEPROM操作故障、PD反馈断线故障、制动单元故障、厂家设定时间到达
    键盘显示和其他
    键盘显示 LED显示,高亮LED数码管显示变频器相关信息
    使用场所 室内,海拔低于1千米,无尘、无腐蚀性气体和无日光直射
    环境温度 -10~+40℃,40~50℃之间降额使用,每升高1℃,额定输出电流减少1%
    湿度 5~95%无凝露
    海拔高度 0~2000米,1000米以上降额使用,每升高100米,额定输出电流减少1%
    振动 小于0.5g
    存储温度 -40~+70℃
    变频器型号 功率
    (KW)
    输入电流
    (A)
    输出电流
    (A)
    适配电机功率
    (KW)
    机箱外形
    单相220V  50/60Hz
    CT100-2S-0.7G-B 0.75 8.2 4.5 0.75 C0
    CT100-2S-1.5G-B 1.5 14 7 1.5
    CT100-2S-2.2G-B 2.2 23 9.6 2.2
    三相380V  50/60Hz
    CT100-4T-0.7G-B 0.75 3.4 2.5 0.75 C0
    CT100-4T-1.5G-B 1.5 5 3.7 1.5
    CT100-4T-2.2G-B 2.2 5.8 5.3 2.2
    CT100-4T-4.0G/5.5P-B 4 12 9.5 4 C1
    5.5 18.5 14 5.5
    CT100-4T-5.5G/7.5P-B 5.5 18.5 14 5.5
    7.5 22.5 18.5 7.5
    CT100-4T-7.5G/11P-B 7.5 22.5 18.5 7.5 C2
    11 30 25 11
    CT100-4T-11G/15P-B 11 30 25 11
    15 39 32 15
    CT100-4T-15G/18.5P-B 15 39 32 15 C3
    18.5 45 38 18.5
    CT100-4T-18.5G/22P-B 18.5 45 38 18.5
    22 54 45 22
    CT100-4T-22G/30P-B 22 54 45 22
    30 68 60 30
    CT100-4T-30G/37P-B 30 68 60 30 C4
    37 84 75 37
    CT100-4T-37G/45P-B 37 84 75 37
    45 98 92 45
    CT100-4T-45G/55P 45 98 92 45 C5
    55 123 115 55
    CT100-4T-55G/75P 55 123 115 55
    75 157 150 75
    CT100-4T-75G/90P 75 157 150 75 C6
    90 188 180 90
    CT100-4T-90G/110P 90 188 180 90
    110 221 215 110
    CT100-4T-110G/132P 110 221 215 110
    132 267 260 132
    CT100-4T-132G/160P 132 267 260 132 C7
    160 309 305 160
    CT100-4T-160G/185P 160 309 305 160
    185 344 340 185
    CT100-4T-185G/200P 185 344 340 185
    200 384 380 200
    CT100-4T-200G/220P 200 384 380 200
    220 429 425 220
    CT100-4T-220G/250P 220 429 425 220 C8
    250 484 480 250
    CT100-4T-250G/280P 250 484 480 250
    280 539 530 280
    CT100-4T-280G/315P 280 539 530 280
    315 612 600 315
    CT100-4T-315G/355P 315 612 600 315
    355 665 650 355
    CT100-4T-355G 355 665 650 355 C9
    CT100-4T-400G 400 715 720 400
    CT100-4T-500G 500 890 860 500
    CT100-4T-630G 630 1224 1200 630 C10
    CT100-4T-710G 710 1330 1300 710 C9*2
    CT100-4T-800G 800 1460 1440 800
    CT100-4T-1000G 1000 1760 1720 1000
    三相660V  50/60Hz
    CT100-6T-22 22 38 28 22 C5
    CT100-6T-30 30 40 35 30
    CT100-6T-37 37 47 45 37
    CT100-6T-45 45 55 52 45
    CT100-6T-55 55 65 63 55 C6
    CT100-6T-75 75 85 86 75
    CT100-6T-90 90 95 98 90
    CT100-6T-110 110 118 121 110
    CT100-6T-132 132 145 150 132
    CT100-6T-160 160 165 175 160 C7
    CT100-6T-185 185 198 198 185
    CT100-6T-200 200 210 218 200
    CT100-6T-220 220 228 240 220
    CT100-6T-250 250 255 270 250 C8
    CT100-6T-280 280 290 320 280
    CT100-6T-315 315 334 350 315
    CT100-6T-355 355 362 380 355
    CT100-6T-400 400 411 430 400 C9
    CT100-6T-500 500 518 540 500
    CT100-6T-560 560 578 600 560
    CT100-6T-630 630 655 680 630
    CT100-6T-710 710 724 760 710 C10
    CT100-6T-800 800 822 860 800
    CT100-6T-1000 1000 1036 1080 1000 C9*2
    CT100-6T-1250 1250 1310 1360 1250

    CT100、CT100G、CT200、CT300系列安装尺寸示意图


    尺寸型号 W H D W1 H1 安装孔径
    C0 126 186 155 115 175 5
    尺寸型号 W H D W1 H1 安装孔径
    C1 140 230 172 128 218 5.5
    C2 165 285 200 153 273 5.5
    尺寸型号 W H D W1 H1 H2 安装孔径
    C3 214 402 208 184 360 385 7
    C4 250 442 230 220 405 425 7
    C5 299 602 276 240 540 580 9
    C6 329 660 332 250 601 640 9
    尺寸型号 W H D W1 H1 H2 安装孔径
    C7 480 853 354 180 772 826 11

  •
