旋切机专用 ( CT210系列 )

CT210系列通用型变频器是我公司自主研发的新一代高性能开环矢量变频器,该产品采用目前国际领先的无速度传感器矢量控制技术,采用DSP芯片为控制核心,保证产品的可靠性和对各种环境的适应性,功能强大,使用灵活。应用于矿山机械 木工机械 深孔钻加工中心等行业。CT200系列变频器技术参数输入输出特性输入电压范围单相220VAC±15%,三相380VAC±15%,三相660VAC±15%。

所属分类:

产品附件:


产品咨询
  • 产品描述
  • 产品特点
  • 规格参数
  • 经典案例
  • 资料下载
    • 商品名称: 旋切机专用 ( CT210系列 )
    • 商品编号: 1123164936721813504

    CT210系列通用型变频器是我公司自主研发的新一代高性能开环矢量变频器,该产品采用目前国际领先的无速度传感器矢量控制技术,采用DSP芯片为控制核心,保证产品的可靠性和对各种环境的适应性,功能强大,使用灵活。应用于矿山机械 木工机械 深孔钻加工中心等行业。CT200系列变频器技术参数输入输出特性输入电压范围单相220VAC±15%,三相380VAC±15%,三相660VAC±15%。

    CT210系列通用型变频器是我公司自主研发的新一代高性能开环矢量变频器,该产品采用目前国际领先的无速度传感器矢量控制技术,采用DSP芯片为控制核心,保证产品的可靠性和对各种环境的适应性,功能强大,使用灵活。应用于矿山机械 木工机械 深孔钻加工中心等行业。CT200系列变频器技术参数输入输出特性输入电压范围单相220VAC±15%,三相380VAC±15%,三相660VAC±15%。



  • CT系列产品命名规则



    CT系列产品特点


    超强芯片处理器

    采用美国TI公司新一代电机控制专业数字信号处理器(DSP),主频可以达到150MHZ。

    兼容性强,可同时驱动同步、异步电机

    驱动电机类型兼容异步电机和永磁同步电机,可以实现对异步电机和永磁同步电机 参数精准自辨识。支持两组电机参数设定,可实现驱动器对电机的切换控制。

    全新的模块设计

    采用德国Infineon第四代IGBT模块,50°环境温度下,也无需降额使用。

    全新的模块设计

    V/F控制模式下,高精度的电流限制控制,使得驱动器无论是快加速还是堵转,都不会出现电流过电流报警,可靠地保护驱动器,矢量下控制模式下,高精度的转矩限定控制,使得驱动器可以按用户工艺控制要求,输出强劲的转矩或柔和的转矩,可靠地保护机械设备。

    V/F分离控制模式下,输出频率和输出电压可以分别设定,适用于变频电源,力矩电机控制应用等场合。

    多种矢量控制模式可选,低频出力大,转矩响应快,满足不同场合高性能的控制要求。

    扩展丰富

    智能扩展口,允许同时接入两块扩展卡,满足用户实现特殊控制需求。

    闭环矢量控制

    编码器的安装位置在不同电机的轴端时,只要该轴与电机轴之间保持固定的减速比,也能进行有PG矢量控制。

    具有多种启动方式

    具有多种加、减速曲线选择,如:直线加减速、折线加减速、3种S曲线加减速。

    过压失速保护

    大惯性负载减速运行过程中有短时再生制动时,通过对输出频率的瞬时调整,从而降低过压跳闸的几率,保证系统的连续可靠运行。

    CT系列变频器功能特色



    CT200系列开环矢量变频器

    ● 适用异步和永磁同步电机,无需考虑电机类型兼容问题;
    ● 良好的控制性能:调速比1:200,启动转矩0.25Hz/150%;
    ● 多种制动模式,无需制动电阻就可以实现的快速磁通制动模式;
    ● 两套电机参数、V/F分离设置、虚拟端子功能、转速追踪、继电器延时输出等 ;
    ● 宽电压范围输入、支持直流输入、共直流母线设计、内置制动单元(37kW以下)、可外引的高性能LED键盘、数量众多的I/O端子等。
    ● 可选多种通信扩展卡、多种编码器扩展卡、真有效值扩展卡、PT100温度检测扩展卡、高性能LCD液晶键盘等选配件进行功能扩展。

    CT200系列通用型变频器是我公司自主研发的新一代高性能开环矢量变频器,该产品采用目前国际领先的无速度传感器矢量控制技术,采用DSP芯片为控制核心,保证产品的可靠性和对各种环境的适应性,功能强大,使用灵活。应用于矿山机械 木工机械 深孔钻加工中心等行业。

    CT系列变频器接线图



    CT200系列变频器接线图

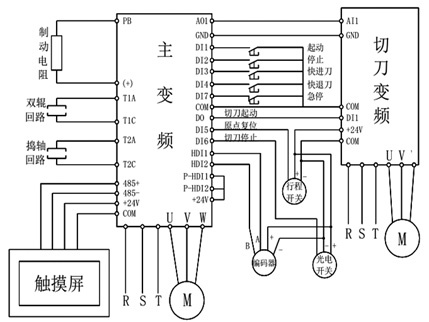

    CT210旋切机专用变频器

    附表1:功能参数简表

    功能码

    名称

    参数详细说明

    设定范围

    缺省值

    更改

    序号

    F00 基本功能组

    F00.00

    速度控制模式

    0开环矢量控制0(适用于SM)

    1:开环矢量控制1(适用于AM)

    2V/F控制

    注:AM-异步电机 SM-同步电机

    0~2

    1

    1. .

    F00.01

    运行指令通道

    0:键盘运行指令通道LED熄灭)

    1:端子运行指令通道LED闪烁)

    2:通讯运行指令通道(LED点亮)

    0~2

    0

    1.

    F00.02

    通讯运行指令通道选择

    0485通讯通道

    1PROFIBUS/CANoFen通讯

    2:以太网通讯

    3:保留

    注:123 为扩展功能,需插卡才能使用

    0~3

    0

    1.

    F00.03

    主频率源X选择

    0:面板数字设定(F00.10)

    1:面板AI0设定

    2:模拟量AI1设定

    3:模拟量AI2设定

    4:模拟量AI3设定

    5:高速脉冲HDI设定

    6:简易PLC程序设定

    7:多段速运行设定

    8PID控制设定

    9485通讯设定

    10PROFIBUS/CANoFen通讯设定

    11:以太网通讯设定

    0~11

    0

    1.

    F00.04

    辅助频率源Y选择

    0:面板数字设定(F00.10)

    1:面板AI0设定

    2:模拟量AI1设定

    3:模拟量AI2设定

    4:模拟量AI3设定

    5:高速脉冲HDI设定

    6:简易PLC程序设定

    7:多段速运行设定

    8PID控制设定

    9485通讯设定

    10PROFIBUS/CANoFen通讯设定

    11:以太网通讯设定

    0~11

    2

    1.

    F00.05

    Y频率源参考对象选择

    0:最大输出频率

    1X频率指令

    0~1

    0

    1.

    F00.06

    频率源组合方式

    0X

    1Y

    2:(X+Y)组合

    3X-Y)组合

    4MaxXY)组合

    5MinXY)组合

    0~5

    0

    1.

    F00.07

    最大输出频率

    F00.08~600.00Hz400.00Hz

    10.00~600.00

    150.00Hz

    1.

    F00.08

    运行频率上限

    F00.09~F00.07最大频率)

    F00.09~F00.07

    150.00Hz

    1.

    F00.09

    运行频率下限

    0.00Hz~F00.08运行频率上限

    0.00~F00.08

    0.00Hz

    1.

    F00.10

    面板设定频率

    0.00 Hz~F00.07(最大频率

    0.00~F00.03

    50.00Hz

    1.

    F00.11

    加速时间1

    0.0~3000.0s

    0.0~3000.0

    机型确定

    1.

    F00.12

    减速时间1

    0.0~3000.0s

    0.0~3000.0

    机型确定

    1.

    F00.13

    运行方向选择

    0:默认方向运行

    1:相反方向运行

    2:禁止反转运行

    0~2

    0

    1.

    F00.14

    载波频率设定

    1.0~15.0kHz

    1.0~15.0

    机型确定

    1.

    F00.15

    AVR功能选择

    0:无效

    1:全程有效

    0~1

    1

    1.

    F00.16

    PWM选择

    0x00~0x21

    LED个位: FWM模式选择

    0FWM模式1,三相调制和两相调制

    1FWM模式2,三相调制

    LED十位: FWM低速载波限制

    0:低速载波限制,载波限制模式1

    1:低速载波限制,载波限制模式2

    2:低速载波不限制

    00~21

    01

    1.

    F00.17

    变频器类型

    0G型机

    1P型机

    0~1

    0

    1.

    F00.18

    保留









    1.

    F00.19

    保留









    1.

    F01 电机1参数组

    F01.00

    电机1类型

    0:异步电机

    1:同步电机

    0~1

    0

    1.

    F01.01

    异步电机1额定功率

    0.1~3000.0kW

    0.1~3000.0

    机型确定

    1.

    F01.02

    异步电机1额定频率

    0.01Hz~F00.07(最大频率)

    0.01~F00.07

    50.00Hz

    1.

    F01.03

    异步电机1额定转速

    1~36000rFm

    1~36000

    机型确定

    1.

    F01.04

    异步电机1额定电压

    0~1200V

    0~1200

    机型确定

    1.

    F01.05

    异步电机1额定电流

    0.8~6000.0A

    0.8~6000.0

    机型确定

    1.

    F01.06

    异步电机1定子电阻

    0.001~65.535Ω

    0.001~65.535

    机型确定

    1.

    F01.07

    异步电机1转子电阻

    0.001~65.535Ω

    0.001~65.535

    机型确定

    1.

    F01.08

    异步电机1漏感

    0.1~6553.5mH

    0.1~6553.5

    机型确定

    1.

    F01.09

    异步电机1互感

    0.1~6553.5mH

    0.1~6553.5

    机型确定

    1.

    F01.10

    异步电机1空载电流

    0.1~6553.5A

    0.1~6553.5

    机型确定

    1.

    F01.11

    异步电机1弱磁系数1

    0.0~100.0%

    0.0~100.0

    80.0%

    1.

    F01.12

    异步电机1弱磁系数2

    0.0~100.0%

    0.0~100.0

    68.0%

    1.

    F01.13

    异步电机1弱磁系数3

    0.0~100.0%

    0.0~100.0

    57.0%

    1.

    F01.14

    异步电机1弱磁系数4

    0.0~100.0%

    0.0~100.0

    40.0%

    1.

    F01.15

    同步电机1额定功率

    0.1~3000.0kW

    0.1~3000.0

    机型确定

    1.

    F01.16

    同步电机1额定频率

    0.01Hz~F00.07(最大频率)

    0.01~F00.07

    50.00Hz

    1.

    F01.17

    同步电机1极对数

    1~50

    1~50

    2

    1.

    F01.18

    同步电机1额定电压

    0~1200V

    0~1200

    机型确定

    1.

    F01.19

    同步电机1额定电流

    0.8~6000.0A

    0.8~6000.0

    机型确定

    1.

    F01.20

    同步电机1定子电阻

    0.001~65.535Ω

    0.001~65.535

    机型确定

    1.

    F01.21

    同步电机1直轴电感

    0.01~655.35mH

    0.01~655.35

    机型确定

    1.

    F01.22

    同步电机1交轴电感

    0.01~655.35mH

    0.01~655.35

    机型确定

    1.

    F01.23

    同步电机1反电动势常数

    0~10000

    0~10000

    300

    1.

    F01.24

    同步电机1初始磁极位置

    (保留)

    0x0000~0xFFFF

    0000~FFFF

    0

    1.

    F01.25

    同步电机1辨识电流、

    (保留)

    0%~50%(电机额定电流)

    0~50

    10%

    1.

    F01.26

    电机参数自学习

    0:无操作

    1:旋转参数辨识

    2:静止参数辨识1(全面学习)

    3:静止参数辨识2(部分学习)

    0~3

    0

    1.

    F01.27

    电机1过载保护选择

    0:不保护

    1:普通电机(带低速补偿)

    2:变频电机(不带低速补偿)

    0~2

    2

    1.

    F01.28

    电机1过载保护系数

    20.0%~120.0%

    20.0~120.0

    100.0%

    1.

    F01.29

    电机1功率校正系数

    0.00~3.00

    0.00~3.00

    1.00

    1.

    F01.30

    电机1参数显示选择

    0:按照电机类型显示

    1:全部显示

    0~1

    0

    1.

    F01.31

    保留









    1.

    F01.32

    保留









    1.

    F02 起停控制组

    F02.00

    起动运行方式

    0:直接起动

    1:先直流制动再起动

    2:转速追踪再起动1

    0~2

    0

    1.

    F02.01

    起动延时时间

    0.0~60.0s

    0.0~60.0

    0.0s

    1.

    F02.02

    直接起动开始频率

    0.00~50.00Hz

    0.00~50.00

    0.50Hz

    1.

    F02.03

    起动频率保持时间

    0.0~50.0s

    0.0~50.0

    0.0s

    1.

    F02.04

    起动前制动电流

    0.0~100.0%(变频器额定电流)

    0.0~100.0

    0.0%

    1.

    F02.05

    起动前制动时间

    0.00~50.00s

    0.00~50.00

    0.00s

    1.

    F02.06

    加减速方式选择

    0:直线型

    1S曲线型

    0~1

    0

    1.

    F02.07

    S曲线开始段比例

    0.0~50.0%(加、减速时间)

    0.0~50.0

    25%

    1.

    F02.08

    S曲线结束段比例

    0.0~50.0%(加、减速时间)

    0.0~50.0

    25

    1.

    F02.09

    上电端子运行保护选择

    0:上电时端子运行命令无效

    1:上电时端子运行命令有效

    0~1

    0

    1.

    F02.10

    停电再起动选择

    0:禁止再起动

    1:允许再起动

    0~1

    0

    1.

    F02.11

    停电再起动等待时间

    0.0~3000.0s(对应F01.171有效)

    0.0~3000.0

    1.0s

    1.

    F02.12

    停机方式选择

    0:减速停车

    1:自由停车

    0~1

    0

    1.

    F02.13

    正反转死区时间

    0.0~3000.0s

    0.0~3000.0

    0.0s

    1.

    F02.14

    正反转切换模式

    0:过零频切换

    1:过起动频率切换

    2:经停机速度并延时再切换

    0~2

    0

    1.

    F02.15

    停机制动开始频率

    0.00~F00.07(最大频率)

    0.00~F00.07

    0.00Hz

    1.

    F02.16

    停机制动等待时间

    0.00~50.00s

    0.00~50.00

    0.00s

    1.

    F02.17

    停机直流制动电流

    0.0~100.0%(变频器额定电流)

    0.0~100.0

    0.0%

    1.

    F02.18

    停机直流制动时间

    0.00~50.00s

    0.00~50.00

    0.00s

    1.

    F02.19

    停止速度

    0.00~100.00Hz

    0.00~100.00

    0.50 Hz

    1.

    F02.20

    停止速度延迟时间

    0.0~100.0 s

    0.0~100.0

    0.0s

    1.

    F02.21

    停止速度检出方式

    0:按速度设定值检出(无停机延时)

    1:按速度反馈值检(仅对矢量控制有效)

    0~1

    1

    1.

    F02.22

    反馈速度检出时间

    0.00~100.00 s(仅对F02.21=1有效)

    0.00~100.00

    0.50s

    1.

    F02.23

    0Hz输出选择

    0:无电压输出

    1:有电压输出

    2:按停机直流制动电流输出

    0~2

    0

    1.

    F02.24

    运行频率低于频率下限动作(频率下限大于0有效)

    0:以频率下限运行

    1:停机

    2:休眠待机

    0~2

    0

    1.

    F02.25

    休眠恢复延时时间

    0.0~3000.0s(对应F02.242有效)

    0.0~3000.0

    0.0s

    1.

    F02.26

    保留









    1.

    F02.27

    保留









    1.

    F03 V/F控制组

    F03.00

    电机1V/f曲线设定

    0:直线V/f 曲线

    1:多点V/f 曲线

    21.4次幂

    31.8次幂

    42.0次幂

    5V/f 分离

    0~5

    0

    1.

    F03.01

    电机1转矩提升

    0.0%:(自动)0.1%~10.0%

    0.0~10.0

    0.0%

    1.

    F03.02

    电机1转矩提升截止

    0.0%~50.0%(相对电机1额定频率)

    0.0~50.0

    20.0%

    1.

    F03.03

    电机1V/f 频率值1

    0.00Hz~F03.05

    0.00~F03.05

    0.00Hz

    1.

    F03.04

    电机1V/f 电压值1

    0.0%~110.0%(电机1额定电压)

    0.0~110.0

    00.0%

    1.

    F03.05

    电机1V/f 频率值2

    F03.03~ F03.07

    F03.03~ F03.07

    00.00Hz

    1.

    F03.06

    电机1V/f 电压值2

    0.0%~110.0%(电机1额定电压)

    0.0~110.0

    00.0%

    1.

    F03.07

    电机1V/f 频率值3

    F03.05~ F01.02(电机1额定频率)

    F03.05~ 电机1额定频率

    00.00Hz

    1.

    F03.08

    电机1V/f 电压值3

    0.0%~110.0%(电机1额定电压)

    0.0~110.0

    00.0%

    1.

    F03.09

    电机1V/f 转差补偿增益

    0.0~200.0%

    0.0~200.0

    100.0%

    1.

    F03.10

    电机1低频抑制振荡系数

    0~10.0

    0~10.0

    1.0

    1.

    F03.11

    电机1高频抑制振荡系数

    0~10.0

    0~10.0

    1.0

    1.

    F03.12

    电机1抑制振荡分界频率

    0.00Hz~F00.07(最大频率)

    0.00Hz~F00.07

    30.00 Hz

    1.

    F03.13

    电机2V/f曲线设定

    0:直线V/f 曲线

    1:多点V/f 曲线

    21.4次幂

    31.8次幂

    42.0次幂

    5V/f 分离

    0~5

    0

    1.

    F03.14

    电机2转矩提升

    0.0%:(自动)0.1%~10.0%

    0.0~10.0

    0.0%

    1.

    F03.15

    电机2转矩提升截止

    0.0%~50.0%(相对电机2额定频率)

    0.0~50.0

    20.0%

    1.

    F03.16

    电机2V/f 频率值1

    0.00Hz~ F03.18

    0.00~F03.18

    0.00Hz

    1.

    F03.17

    电机2V/f 电压值1

    0.0%~110.0%(电机2额定电压)

    0.0~110.0

    00.0%

    1.

    F03.18

    电机2V/f 频率值2

    F03.16~ F03.20

    F03.16~ F03.20

    00.00Hz

    1.

    F03.19

    电机2V/f 电压值2

    0.0%~110.0%(电机2额定电压)

    0.0~110.0

    00.0%

    1.

    F03.20

    电机2V/f 频率值3

    F03.18~ F14.02(电机2额定频率)

    F03.18~ F14.02

    00.00Hz

    1.

    F03.21

    电机2V/f 电压值3

    0.0%~110.0%(电机额定电压)

    0.0~110.0

    00.0%

    1.

    F03.22

    电机2V/f 转差补偿系数

    0.0~200.0%

    0.0~200.0

    100.0%

    1.

    F03.23

    电机2低频抑制振荡系数

    0~100

    0~100

    10

    1.

    F03.24

    电机2高频抑制振荡系数

    0~100

    0~100

    10

    1.

    F03.25

    电机2抑制振荡分界频率

    0.00Hz~F00.07(最大频率)

    0.00Hz~F00.07

    30.00 Hz

    1.

    F03.33

    恒功区弱磁系数

    1.00~1.30

    1.00~1.30

    1.00

    1.

    F03.34

    节能运行选择

    0:不动作

    1:自动节能运行

    0~1

    0

    1.

    F03.27

    电压设定通道选择

    0:面板设定电压(F03.28)

    1:面板AI0设定

    2:模拟量AI1设定

    3:模拟量AI2设定

    4:模拟量AI3设定

    5:高速脉冲HDI设定

    6:简易PLC程序设定

    7:多段速运行设定

    8PID控制设定

    9485通讯设定

    10PROFIBUS/CANoFen通讯设定

    11:以太网通讯设定

    0~10

    0

    1.

    F03.28

    面板设定电压值

    0.0%~100.0%

    0.0~100.0

    100.0%

    1.

    F03.29

    电压增加时间

    0.0~3000.0s

    0.0~3000.0

    5.0s

    1.

    F03.30

    电压减少时间

    0.0~3000.0s

    0.0~3000.0

    5.0s

    1.

    F03.31

    输出最大电压

    F04.32~100.0%(电机额定电压)

    0.0~100.0

    100.0%

    1.

    F03.32

    输出最小电压

    0.0%~ F04.31(电机额定电压)

    0.0~100.0

    0.0%

    1.

    F03.34

    保留







    1.

    F03.35

    保留







    1.

    F04 矢量控制组

    F04.00

    ASR低速比例增益1

    0~200.0

    0~200.0

    25.0

    1.

    F04.01

    ASR低速积分时间1

    0.000~10.000s

    0.000~10.000

    0.160s

    1.

    F04.02

    低速切换频率点

    0.00Hz~F04.05

    0.00~F04.05

    5.00Hz

    1.

    F04.03

    ASR高速比例增益2

    0~200.0

    0~200.0

    25.0

    1.

    F04.04

    ASR高速积分时间2

    0.000~10.000s

    0.000~10.000

    0.160s

    1.

    F04.05

    高速切换频率点

    F04.02~F00.07(最大频率)

    F04.02~F00.07

    10.00Hz

    1.

    F04.06

    速度环输出滤波

    0~8

    0~8

    0

    1.

    F04.07

    矢量控制转差补偿系数(电动)

    50%~200%

    50~200

    100%

    1.

    F04.08

    矢量控制转差补偿系数(发电)

    50%~200%

    50~200

    100%

    1.

    F04.09

    电流环比例系数KP

    0~65535

    0~65535

    1000

    1.

    F04.10

    电流环积分系数KI

    0~65535

    0~65535

    1000

    1.

    F04.11

    预激磁时间

    0.000~10.000s

    0.000~10.000s

    0.300s

    1.

    F04.12

    恒功区弱磁系数

    0.1~2.0

    0.1~2.0

    0.3

    1.

    F04.13

    恒功区最小弱磁点

    10%~100%

    10~100

    20%

    1.

    F04.14

    最大电压限制

    0.0~120.0%

    0.0~120.0

    100.0%

    1.

    F04.15

    弱磁比例增益

    0~8000

    0~8000

    1000

    1.

    F04.16

    转矩设定方式选择

    0:转矩控制无效

    1:键盘设定转矩(F04.12

    2:面板AI0设定(100%相对于3倍的电机电流)

    3:模拟量AI1设定转矩(100%相对于3倍的电机电流)

    4:模拟量AI2设定转矩(同上)

    5:模拟量AI3设定转矩(同上)

    6:脉冲频率HDI设定转矩(同上)

    7:多段转矩设定(同上)

    8MODBUS通讯设定转矩(同上)

    9FROFIBUS/CANoFen通讯设定转矩(同上)

    10:以太网通讯设定转矩(同上)

    11:保留

    0~11

    0

    1.

    F04.17

    键盘设定转矩

    -300.0%~300.0%(电机额定电流)

    -300.0~300.0

    50.0%

    1.

    F04.18

    转矩给定滤波时间

    0.000~10.000s

    0.000~10.000s

    0.010s

    1.

    F04.19

    转矩控制正转上限频率设定源选择

    0:键盘设定上限频率(F04.16

    1:面板AI0设定上限频率(100%对应最大频率)

    2:模拟量AI1设定上限频率(100%对应最大频率)

    3:模拟量AI2设定上限频率(同上)

    4:模拟量AI3设定上限频率(同上)

    5:脉冲频率HDI设定上限频率(同上)

    6:多段设定上限频率(同上)

    7MODBUS通讯设定上限频率(同上)

    8FROFIBUS/CANoFen通讯设定上限频率(同上)

    9:以太网通讯设定上限频率(同上)

    10:保留

    0~10

    0

    1.

    F04.20

    转矩控制反转上限频率设定源选择

    0:键盘设定上限频率(F04.17

    1:面板AI0设定上限频率(100%对应最大频率)

    2:模拟量AI1设定上限频率(100%对应最大频率)

    3:模拟量AI2设定上限频率(同上)

    4:模拟量AI3设定上限频率(同上)

    5:脉冲频率HDI设定上限频率(同上)

    6:多段设定上限频率(同上)

    7MODBUS通讯设定上限频率(同上)

    8FROFIBUS/CANoFen通讯设定上限频率(同上)

    9:以太网通讯设定上限频率(同上)

    10:保留

    0~10

    0

    1.

    F04.21

    转矩控制正转上限频率键盘限定值

    0.00Hz~F00.07

    0.00~F00.07

    50.00 Hz

    1.

    F04.22

    转矩控制反转上限频率键盘限定值

    0.00 Hz~F00.07

    0.00~F00.07

    50.00Hz

    1.

    F04.23

    电动转矩上限设定源选择

    0:键盘设定转矩上限(F04.25

    1AI0设定转矩上限(100%相对于3倍电机电流)

    2:模拟量AI1设定转矩上限(100%相对于3倍电机电流)

    3:模拟量AI2设定转矩上限(同上)

    4:模拟量AI3设定转矩上限(同上)

    5:脉冲频率HDI设定转矩上限(同上)

    6MODBUS通讯设定转矩上限(同上)

    7FROFIBUS/CANoFen通讯设定转矩上限(同上)

    8:以太网通讯设定转矩上限(同上)

    9:保留

    0~9

    0

    1.

    F04.24

    制动转矩上限设定源选择

    0:键盘设定转矩上限(F04.26

    1AI0设定转矩上限(100%相对于3倍电机电流)

    2:模拟量AI1设定转矩上限(100%相对于3倍电机电流)

    3:模拟量AI2设定转矩上限(同上)

    4:模拟量AI3设定转矩上限(同上)

    5:脉冲频率HDI设定转矩上限(同上)

    6MODBUS通讯设定转矩上限(同上)

    7FROFIBUS/CANoFen通讯设定转矩上限(同上)

    8:以太网通讯设定转矩上限(同上)

    9:保留

    0~9

    0

    1.

    F04.25

    电动转矩上限键盘设定

    0.0~300.0%(电机额定电流)

    0.0~300.0

    180.0%

    1.

    F04.26

    制动转矩上限键盘设定

    0.0~300.0%(电机额定电流)

    0.0~300.0

    180.0%

    1.

    F04.27

    矢量控制速度显示选择

    0:按实际值显示

    1:按设定值显示

    0~1

    0

    1.

    F04.28

    静摩擦补偿系数

    0.0~100.0%

    0.0~100.0

    0.0%

    1.

    F04.29

    动摩擦补偿系数

    0.0~100.0%

    0.0~100.0

    0.0%

    1.

    F04.30

    保留







    1.

    F04.31

    保留







    1.

    F05 面板与显示

    F05.00

    中、英文选择

    0:中文

    1:英文(保留)

    0~1

    0

    1.

    F05.01

    功能参数恢复

    0:无操作

    1:恢复缺省值

    2:清除故障档案

    0~2

    0

    1.

    F05.02

    功能参数拷贝

    0:无操作

    1:本机功能参数上传到键盘

    2:键盘功能参数下载到本机(包括电机参数)

    3:键盘功能参数下载到本机(不包括F01F14组电机参数)

    4:键盘功能参数下载到本机(仅包括F01F14组电机参数)

    注意:1~4项操作执行完成后,参数自动恢复到0,上传下载功能均不包含F29组厂家功能参数。

    0~4

    0

    1.

    F05.03

    用户密码

    0~65535

    0~65535

    0

    1.

    F05.04

    MF键功能选择

    0:无功能

    1:点动运行

    2:移位键切换显示状态

    3:正转反转切换

    4:清除UF/DOWN设定

    5:自由停车

    6:实现运行命令给定方式按顺序切换

    7:快速调试模式(按非出厂参数调试)

    0~7

    1

    1.

    F05.05

    MF键运行命令通道切换顺序选择

    0:键盘控制→端子控制→通讯控制

    1:键盘控制←→端子控制

    2:键盘控制←→通讯控制

    3:端子控制←→通讯控制

    0~3

    0

    1.

    F05.06

    STOP/RESET键停机功能选择

    0:只对面板控制有效

    1:对面板和端子控制同时有效

    2:对面板和通讯控制同时有效

    3:对所有控制模式均有效

    0~3

    0

    1.

    F05.07

    运行状态显示的参数选择1

    0x0000~0xFFFF

    BIT0:运行频率(Hz亮)

    BIT1:设定频率(Hz闪烁)

    BIT2:母线电压(V亮)

    BIT3:输出电压(V亮)

    BIT4:输出电流(A亮)

    BIT5:运行转速

    BIT6:输出功率(%亮)

    BIT7:输出转矩(%亮)

    BIT8PID给定值(%闪烁)

    BIT9PID反馈值(%亮)

    BIT10:输入端子状态

    BIT11:输出端子状态

    BIT12:转矩设定值(%亮)

    BIT13:脉冲计数值

    BIT14:长度值

    BIT15FLC及多段速当前段数

    0~FFFF

    0x03FF

    1.

    F05.08

    运行状态显示的参数选择2

    0x0000~0xFFFF

    BIT0:模拟量AI1值(V亮)

    BIT1:模拟量AI2值(V亮)

    BIT2:模拟量AI3值(V亮)

    BIT3:高速脉冲HDI频率

    BIT4:电机过载百分比(%亮)

    BIT5:变频器过载百分比(%亮)

    BIT6:斜坡频率给定值(Hz亮)

    BIT7:线速度

    BIT8:交流进线电流

    BIT9:上限频率(Hz亮)

    BIT10~15:保留

    0000~FFFF

    0x0000



    1.

    F05.09

    停机状态显示的参数选择

    0x0000~0xFFFF

    BIT0:设定频率(Hz亮,频率慢闪)

    BIT1:母线电压(V亮)

    BIT2:输入端子状态

    BIT3:输出端子状态

    BIT4PID给定值 %闪烁)

    BIT5PID反馈值(%亮)

    BIT6:转矩设定值(%亮)

    BIT7:模拟量AI1 V亮)

    BIT8:模拟量AI2 V亮)

    BIT9:模拟量AI3值(V亮)

    BIT10:高速脉冲HDI频率

    BIT11FLC及多段速当前段数

    BIT12:脉冲计数值

    BIT13:长度值

    BIT14:上限频率(Hz亮)

    BIT15:保留

    0000~FFFF

    0x00FF

    1.

    F05.10

    用电量初始值高位

    0~59999°( k)

    0~59999

    0°

    1.

    F05.11

    用电量初始值低位

    0.0~999.9°

    0~999.9

    0.0°

    1.

    F05.12

    频率显示系数

    0.01~10.00

    显示频率=运行频率* F07.08

    0.01~10.00

    1.00

    1.

    F05.13

    转速显示系数

    0.1~999.9%

    机械转速=60*显示运行频率×F07.09/电机极对数

    0.1~999.9%

    100.0%

    1.

    F05.14

    线速度显示系数

    0.1~999.9%

    线速度=机械转速×F07.10

    0.1~999.9%

    1.0%

    1.

    F05.15

    整流桥模块温度

    0~100.0





    1.

    F05.16

    逆变模块温度

    0~100.0





    1.

    F05.17

    控制板软件版本

    1.00~655.35





    1.

    F05.18

    本机累积运行时间

    0~65535h





    1.

    F05.19

    变频器用电量高位

    0~65535°(*1000





    1.

    F05.20

    变频器用电量低位

    0.0~999.9°





    1.

    F05.21

    变频器机型

    0G型机

    1F型机





    1.

    F05.22

    变频器额定功率

    0.4~3000.0kW





    1.

    F05.23

    变频器额定电压

    50~1200V





    1.

    F05.24

    变频器额定电流

    0.1~6000.0A





    1.

    F05.25

    保留







    1.

    F06 输入端子组

    F06.00

    HDI1HDI2输入选择

    0HDI1为高速脉冲输入

    1HDI1为开关量输入

    2HDI1HDI2QEP输入(保留)

    0~1

    0

    1.

    F06.01

    DI1端子功能选择



    0 无功能

    1 正转运行

    2 反转运行

    3 三线式运行控制

    4 正转寸动

    5 反转寸动

    6 自由停车

    7 故障复位

    8 运行暂停

    9 外部故障输入

    10:频率设定递增(UP

    11:频率设定递减(DOWN

    12:频率增减设定清除

    13A设定与B设定切换

    14:组合设定与A设定切换

    15:组合设定与B设定切换

    16:多段速端子1

    17:多段速端子2

    18:多段速端子3

    19:多段速端子4

    20:多段速暂停

    21:加减速时间选择1

    22:加减速时间选择2

    23:简易PLC停机复位

    24:简易PLC暂停

    25PID控制暂停

    26:摆频暂停(停在当前频率)

    27:摆频复位(回到中心频率)

    28:计数器复位

    29:转矩控制禁止

    30:加减速禁止

    31:计数器触发

    32:长度复位

    33:频率增减设定暂时清除

    34:停机直流制动

    35:电机1切换电机2

    36:命令切换到键盘

    37:命令切换到端子

    38:命令切换到通讯

    39:预励磁命令

    40:用电量清零

    41:用电量保持

    0~63

    42

    1.

    F06.02

    DI2端子功能选择

    0~63

    43

    1.

    F06.03

    DI3端子功能选择

    0~63

    44

    1.

    F06.04

    DI4端子功能选择

    0~63

    45

    1.

    F06.05

    DI5端子功能选择

    0~63

    46

    1.

    F06.06

    DI6端子功能选择

    0~63

    51

    1.

    F06.07

    DI7端子功能选择

    0~63

    6

    1.

    F06.08

    DI8端子功能选择

    0~63

    47

    1.

    F06.09

    DI9端子功能选择

    0~63

    52

    1.

    F06.10

    HDI1端子

    木头旋切机专用

    42:启动(脉冲有效)

    43:停机(脉冲有效)

    44:快进刀(开关量有效)

    45:快退刀(开关量有效)

    46:圆点复位

    47:木材厚度切换1

    48:木材长度切换

    49:进刀极限位

    50:退刀极限位

    51:切刀停止

    52:大木头自学习

    53:电动打轴停机

    54:压皮输出暂停

    55木材切换到厚度2

    56:压皮停止输出

    57~63:保留

    0~63

    0

    1.

    F06.11

    输入端子极性选择

    0x000~0x3FF

    0x000~0x3FF

    0x040

    1.

    F06.12

    开关量滤波时间

    0.000~1.000s

    0.000~1.000

    0.002s

    1.

    F06.13

    虚拟端子设定

    0x000~0x3FF0:禁止,1:使能)

    BIT0DI1虚拟端子

    BIT1DI 2虚拟端子

    BIT2DI 3虚拟端子

    BIT3DI 4虚拟端子

    BIT4DI 5虚拟端子

    BIT5DI 6虚拟端子

    BIT6DI 7虚拟端子

    BIT7DI 8虚拟端子

    BIT8DI9虚拟端子

    BIT9HDI1虚拟端子

    0x000~0x3FF

    0x000

    1.

    F06.14

    端子控制运行模式

    0:两线式控制1

    1:两线式控制2

    2:三线式控制1

    3:三线式控制2

    0~3

    0

    1.

    F06.15

    DI1端子闭合延时时间

    0.000~50.000s

    0.000~50.000

    0.000s

    1.

    F06.16

    DI1端子关断延时时间

    0.000~50.000s

    0.000~50.000

    0.000s

    1.

    F06.17

    DI 2端子闭合延时时间

    0.000~50.000s

    0.000~50.000

    0.000s

    1.

    F06.18

    DI 2端子关断延时时间

    0.000~50.000s

    0.000~50.000

    0.000s

    1.

    F06.19

    DI 3端子闭合延时时间

    0.000~50.000s

    0.000~50.000

    0.000s

    1.

    F06.20

    DI 3端子关断延时时间

    0.000~50.000s

    0.000~50.000

    0.000s

    1.

    F06.21

    DI 4端子闭合延时时间

    0.000~50.000s

    0.000~50.000

    0.000s

    1.

    F06.22

    DI 4端子关断延时时间

    0.000~50.000s

    0.000~50.000

    0.000s

    1.

    F06.23

    DI 5端子闭合延时时间

    0.000~50.000s

    0.000~50.000

    0.050s

    1.

    F06.24

    DI 5端子关断延时时间

    0.000~50.000s

    0.000~50.000

    0.000s

    1.

    F06.25

    DI 6端子闭合延时时间

    0.000~50.000s

    0.000~50.000

    0.000s

    1.

    F06.26

    DI 6端子关断延时时间

    0.000~50.000s

    0.000~50.000

    0.000s

    1.

    F06.27

    DI 7端子闭合延时时间

    0.000~50.000s

    0.000~50.000

    0.000s

    1.

    F06.28

    DI 7端子关断延时时间

    0.000~50.000s

    0.000~50.000

    0.000s

    1.

    F06.29

    DI 8端子闭合延时时间

    0.000~50.000s

    0.000~50.000

    0.000s

    1.

    F06.30

    DI 8端子关断延时时间

    0.000~50.000s

    0.000~50.000

    0.000s

    1.

    F06.31

    DI 9端子闭合延时时间

    0.000~50.000s

    0.000~50.000

    0.000s

    1.

    F06.32

    DI 9端子关断延时时间

    0.000~50.000s

    0.000~50.000

    0.000s

    1.

    F06.33

    HDI 1端子闭合延时时间

    0.000~50.000s

    0.000~50.000

    0.000s

    1.

    F06.34

    HDI 1端子关断延时时间

    0.000~50.000s

    0.000~50.000

    0.000s

    1.

    F06.35

    AI0下限值

    0.00V~F06.37

    0.00~F06.37

    0.00V

    1.

    F06.36

    AI0下限对应设定

    -100.0%~100.0%

    -100.0~100.0

    0.0%

    1.

    F06.37

    AI0上限值

    F06.35~10.00V

    F06.35~10.00

    10.00V

    1.

    F06.38

    AI0上限对应设定

    -100.0%~100.0%

    -100.0~100.0

    100.0%

    1.

    F06.39

    AI0输入滤波时间

    0.000s~10.000s

    0.000~10.000

    0.100s

    1.

    F06.40

    AI1下限值

    0.00V~F06.42

    0.00~F06.42

    0.00V

    1.

    F06.41

    AI1下限对应设定

    -100.0%~100.0%

    -100.0~100.0

    0.0%

    1.

    F06.42

    AI1上限值

    F06.40~10.00V

    F06.40~10.00

    10.00V

    1.

    F06.43

    AI1上限对应设定

    -100.0%~100.0%

    -100.0~100.0

    100.0%

    1.

    F06.44

    AI1输入滤波时间

    0.000s~10.000s

    0.000~10.000

    0.100s

    1.

    F06.45

    AI2下限值

    0.00V~F06.47

    0.00V~F06.47

    0.00V

    1.

    F06.46

    AI2下限对应设定

    -100.0%~100.0%

    -100.0~100.0

    0.0%

    1.

    F06.47

    AI2上限值

    F06.45~10.00V

    F06.45~10.00

    10.00V

    1.

    F06.48

    AI2上限对应设定

    -100.0%~100.0%

    -100.0~100.0

    100.0%

    1.

    F06.49

    AI2输入滤波时间

    0.000s~10.000s

    0.000~10.000

    0.100s

    1.

    F06.50

    AI3下限值

    -10.00V~F06.52

    -10.00~F06.52

    -10.00V

    1.

    F06.51

    AI3下限对应设定

    -100.0%~100.0%

    -100.0~100.0

    -100.0%

    1.

    F06.52

    AI3中间值

    F06.50~F06.54

    F06.50~F06.54

    0.00V

    1.

    F06.53

    AI3中间对应设定

    -100.0%~100.0%

    -100.0~100.0

    0.0%

    1.

    F06.54

    AI3上限值

    F06.52~10.00V

    F06.52~10.00

    10.00V

    1.

    F06.55

    AI3上限对应设定

    -100.0%~100.0%

    -100.0~100.0

    100.0%

    1.

    F06.56

    AI3输入滤波时间

    0.000s~10.000s

    0.000~10.000

    0.100s

    1.

    F06.57

    HDI1高速脉冲输入功能选择

    0:频率设定输入

    1:计数器输入

    2:长度计数值输入

    0~2

    0

    1.

    F06.58

    HDI1下限频率

    0.000 KHz ~ F06.60

    0.000 KHz ~ F06.60

    0.000KHz

    1.

    F06.59

    HDI1下限频率对应设定

    -100.0%~100.0%

    -100.0~100.0

    0.0%

    1.

    F06.60

    HDI1上限频率

    F06.58 ~50.000KHz

    F06.58 ~50.000KHz

    50.000KHz

    1.

    F06.61

    HDI1上限频率对应设定

    -100.0%~100.0%

    -100.0~100.0

    100.0%

    1.

    F06.62

    HDI1频率输入滤波时间

    0.000s~10.000s

    0.000~10.000

    0.010s

    1.

    F07 输出端子组

    F07.00

    HDO输出类型选择

    0:开路集电极高速脉冲输出

    1:开路集电极输出

    0~1

    1

    1.

    F07.01

    DO输出选择



    0:无效

    1:运行中

    2:正转运行中

    3:反转运行中

    4: 点动运行中

    5:变频器故障

    6:频率水平检测FDT1

    7:频率水平检测FDT2

    8:频率到达

    9:零速运行中

    10:上限频率到达

    11:下限频率到达

    12:运行准备就绪

    13:预励磁中

    14:过载预警

    15:欠载预警

    16:简易FLC阶段完成

    17:简易FLC循环完成

    18:设定记数值到达

    19:指定记数值到达

    20:外部故障有效

    21:长度到达

    22:运行时间到达

    23MODBUS通讯虚拟端子输出

    24FROFIBUS/CANoFen通讯虚拟端子输出

    25:以太网通讯虚拟端子输出

    26:直流母线电压建立完成

    27:驱动辊输出

    28:切刀输出

    29:打木芯输出

    30:压板处理

    31:驱动辊减速输出

    32:电打轴压皮输出

    33~35:保留



    0~30

    0

    1.

    F07.02

    HDO输出选择

    0~30

    0

    1.

    F07.03

    继电器T1输出选择

    0~30

    1

    1.

    F07.04

    继电器T2输出选择

    0~30

    5

    1.

    F07.05

    输出端子极性选择

    0x00~0x1FF

    0x00~0x1FF

    0

    1.

    F07.06

    DO接通延时时间

    0.000~50.000s

    0.000~50.000

    0.000s

    1.

    F07.07

    DO断开延时时间

    0.000~50.000s

    0.000~50.000

    0.000s

    1.

    F07.08

    HDO接通延时时间

    0.000~50.000s(仅F06.00=1有效)

    0.000~50.000

    0.000s

    1.

    F07.09

    HDO断开延时时间

    0.000~50.000s(仅F06.00=1有效)

    0.000~50.000

    0.000s

    1.

    F07.10

    继电器T1延时延时时间

    0.000~50.000s

    0.000~50.000

    0.000s

    1.

    F07.11

    继电器T1断开延时时间

    0.000~50.000s

    0.000~50.000

    0.000s

    1.

    F07.12

    继电器T2延时延时时间

    0.000~50.000s

    0.00~50.00

    0.000s

    1.

    F07.13

    继电器T2断开延时时间

    0.000~50.000s

    0.00~50.00

    0.000s

    1.

    F07.14

    AO1输出选择



    0:运行频率

    1:设定频率

    2:斜坡给定频率

    3:运行转速

    4:输出电流(相对于变频器)

    5:输出电流(相对于电机)

    6:输出电压

    7:输出功率

    8:设定转矩值

    9:输出转矩

    10:模拟AI1输入值

    11:模拟AI2输入值

    12:模拟AI3输入值

    13:高速脉冲HDI输入值

    14MODBUS通讯设定值1

    15MODBUS通讯设定值2

    16FROFIBUS/CANoFen通讯设定值1

    17FROFIBUS/CANoFen通讯设定值2

    18:以太网通讯设定值1

    19:以太网通讯设定值2

    20:保留

    21:保留

    22:转矩电流(相对于电机额定电流)

    23:斜坡给定频率(有符号)

    24:切刀频率

    25:驱动辊频率

    26~30:保留

    0~30

    0

    1.

    F07.15

    AO2输出选择

    0~30

    0

    1.

    F07.16

    HDO高速脉冲输出选择

    0~30

    0

    1.

    F07.17

    AO1输出下限

    -100.0%~F07.19

    -100.0~F07.19

    0.0%

    1.

    F07.18

    下限对应AO1输出

    0.00V~10.00V

    0.00~10.00

    0.00V

    1.

    F07.19

    AO1输出上限

    F07.17~100.0%

    F07.17~100.0

    100.0%

    1.

    F07.20

    上限对应AO1输出

    0.00V~10.00V

    0.00~10.00

    10.00V

    1.

    F07.21

    AO1输出滤波时间

    0.000s~10.000s

    0.000~10.000

    0.000s

    1.

    F07.22

    AO2输出下限

    -100.0%~F07.24

    -100.0~F07.24

    0.0%

    1.

    F07.23

    下限对应AO2输出

    0.00V~10.00V

    0.00~10.00

    0.00V

    1.

    F07.24

    AO2输出上限

    F07.22~100.0%

    F07.22~100.0

    100.0%

    1.

    F07.25

    上限对应AO2输出

    0.00V~10.00V

    0.00~10.00

    10.00V

    1.

    F07.26

    AO2输出滤波时间

    0.000s~10.000s

    0.000~10.000

    0.000s

    1.

    F07.27

    HDO输出下限3

    -100.0%~F07.29

    -100.0%~F07.29

    0.00%

    1.

    F07.28

    下限对应HDO输出

    0.00~50.00kHz

    0.00~50.00

    0.0kHz

    1.

    F07.29

    HDO输出上限3

    F07.27~100.0%

    F07.27~100.0

    100.0%

    1.

    F07.30

    上限对应HDO输出

    0.00~50.00kHz

    0.00~50.00

    50.00kHz

    1.

    F07.31

    HDO输出滤波时间

    0.000s~10.000s

    0.000~10.000

    0.000s

    1.

    F08 故障与保护组

    F08.00

    缺相保护

    0x00~0x11

    LED个位:

    0:输入缺相保护禁止

    1:输入缺相保护允许

    LED十位:

    0:输出缺相保护禁止

    1:输出缺相保护允许

    00~11

    11

    1.

    F08.01

    瞬间掉电降频功能选择

    0:禁止

    1:允许

    0~1

    0

    1.

    F08.02

    瞬间掉电频率下降率

    0.00Hz~F00.03/s(最大频率

    0.00Hz~F00.03

    10.00Hz/s

    1.

    F08.03

    过压失速保护

    0:禁止

    1:允许

    0~1

    1

    1.

    F08.04

    过压失速保护电压

    120~150%(标准母线电压)

    (380V)

    120~150%(标准母线电压)

    (220V)

    120~150%

    140%

    120%

    1.

    F08.05

    限流选择

    0x00~0x11

    个位:限流动作选择

    0:限流动作无效

    1:限流动作一直有效

    十位:硬件限流过载报警选择

    0:硬件限流过载报警有效

    1:硬件限流过载报警无效

    00~11

    01

    1.

    F08.06

    自动限流水平

    50.0~200.0%

    50.0~200.0

    G型机:160.0%

    F型机:120.0%

    1.

    F08.07

    限流时频率下降率

    0.00~50.00Hz/s

    0.00~50.00

    10.00Hz/s

    1.

    F08.08

    变频器或电机过欠载预报警选择

    0x000~0x131

    LED个位:

    0:电机过欠载预报警,相对于电机的额定电流

    1:变频器过欠载预报警,相对于变频器额定电流

    LED十位:

    0:变频器过欠载报警后继续运行

    1:变频器欠载报警后继续运行,过载故障后停止运行

    2:变频器过载报警后继续运行,欠载故障后停止运行

    3:变频器报过欠载故障后停止运行

    LED百位:

    0:一直检测

    1:恒速运行中检测

    000~131

    0x000

    1.

    F08.09

    过载预报警检出水平

    F08.11~200%

    F08.11~200

    G型机:150%

    P型机:120%

    1.

    F08.10

    过载预报警检出时间

    0.1~3000.0s

    0.1~3000.0

    1.0s

    1.

    F08.11

    欠载预报警检出水平

    0%~F08.09

    0~F08.09

    50%

    1.

    F08.12

    欠载预报警检出时间

    0.1~3000.0s

    0.1~3000.0

    1.0s

    1.

    F08.13

    故障时故障输出端子动作选择

    0x00~0x11

    LED个位:

    0:欠压故障时动作

    1:欠压故障时不动作

    LED十位:

    0:自动复位期间动作

    1:自动复位期间不动作

    00~11

    0x00

    1.

    F08.14

    速度偏差检出值

    0.0~50.0%

    0.0~50.0

    10.0%

    1.

    F08.15

    速度偏差检出时间

    0.0~10.0s 0.0时不进行速度偏差保护)

    0.0~10.0

    0.5s

    1.

    F08.16

    故障自动复位次数

    0~10

    0~10

    5

    1.

    F08.17

    故障自动复位间隔时间设置

    0.1~3000.0s

    0.1~3000.0

    1.0s

    1.

    F08.18

    当前故障类型



    0:无故障

    1:逆变单元U相保护(E.oUt1

    2:逆变单元V相保护(E.oUt2

    3:逆变单元W相保护(E.oUt3

    4:加速过电流(E.oC1

    5:减速过电流(E.oC2

    6:恒速过电流(E.oC3

    7:加速过电压(E.oU1

    8:减速过电压(E.oU2

    9:恒速过电压(E.oU3

    10:母线欠压故障(E.LV

    11:电机过载(E.oL1

    12:变频器过载(E.oL2

    13:输入侧缺相(E.ILF

    14:输出侧缺相(E.oLF

    15:整流模块过热(E.oH1

    16:逆变模块过热故障(E.oH2

    17:外部故障(E.EF

    18485通讯故障(E.485

    19:电流检测故障(E.ItE

    20:电机自学习故障(E.AUT

    21EEFROM操作故障(E.EPR

    22PID反馈断线故障(E.PdIS

    23:制动单元故障(E.bC

    24:运行时间达到(E.ENd

    25:电子过载(E.oL3

    26:面板通讯错误(E.FCE

    27:参数上传错误(E.UFE

    28:参数下载错误(E.DNE

    29Frofibus通讯故障(E.DF

    30:以太网通讯故障(E.NET

    31CANoFen通讯故障(E.CAN

    32:对地短路故障1E.ETH1

    33:对地短路故障2E.ETH2

    34:速度偏差故障(E.dEu

    35:失调故障(E.STo

    36:欠载故障(E.LL





    1.

    F08.19

    1次故障类型





    1.

    F08.20

    2次故障类型





    1.

    F08.21

    3次故障类型





    1.

    F08.22

    4次故障类型





    1.

    F08.23

    5次故障类型





    1.

    F08.24

    当前故障运行频率





    0.00Hz

    1.

    F08.25

    当前故障斜坡给定频率





    0.00Hz

    1.

    F08.26

    当前故障输出电压





    0V

    1.

    F08.27

    当前故障输出电流





    0.0A

    1.

    F08.28

    当前故障母线电压





    0.0V

    1.

    F08.29

    当前故障时最高温度





    0.0

    1.

    F08.30

    当前故障输入端子状态





    0

    1.

    F08.31

    当前故障输出端子状态





    0

    1.

    F08.32

    1次故障运行频率





    0.00Hz

    1.

    F08.33

    1次故障斜坡给定频率





    0.00Hz

    1.

    F08.34

    1次故障输出电压





    0V

    1.

    F08.35

    1次故障输出电流





    0.0A

    1.

    F08.36

    1次故障母线电压





    0.0V

    1.

    F08.37

    1次故障时最高温度





    0.0

    1.

    F08.38

    1次故障输入端子状态





    0

    1.

    F08.39

    1次故障输出端子状态





    0

    1.

    F08.40

    1次故障运行频率





    0.00Hz

    1.

    F08.41

    2次故障斜坡给定频率





    0.00Hz

    1.

    F08.42

    2次故障输出电压





    0V

    1.

    F08.43

    2次故障输出电流





    0.0A

    1.

    F08.44

    2次故障母线电压





    0.0V

    1.

    F08.45

    2次故障时最高温温度





    0.0

    1.

    F08.46

    2次故障输入端子状态





    0

    1.

    F08.47

    2次故障输出端子状态





    0

    1.

    F11 简易PLC及多段速控制组

    F11.00

    多段速0

    -100.0~100.0%

    -100.0~100.0

    0.0%

    1.

    F11.01

    多段速1

    -100.0~100.0%

    -100.0~100.0

    0.0%

    1.

    F11.02

    多段速2

    -100.0~100.0%

    -100.0~100.0

    0.0%

    1.

    F11.03

    多段速3

    -100.0~100.0%

    -100.0~100.0

    0.0%

    1.

    F11.04

    多段速4

    -100.0~100.0%

    -100.0~100.0

    0.0%

    1.

    F11.05

    多段速5

    -100.0~100.0%

    -100.0~100.0

    0.0%

    1.

    F11.06

    多段速6

    -100.0~100.0%

    -100.0~100.0

    0.0%

    1.

    F11.07

    多段速7

    -100.0~100.0%

    -100.0~100.0

    0.0%

    1.

    F11.08

    多段速8

    -100.0~100.0%

    -100.0~100.0

    0.0%

    1.

    F11.09

    多段速9

    -100.0~100.0%

    -100.0~100.0

    0.0%

    1.

    F11.10

    多段速10

    -100.0~100.0%

    -100.0~100.0

    0.0%

    1.

    F11.11

    多段速11

    -100.0~100.0%

    -100.0~100.0

    0.0%

    1.

    F11.12

    多段速12

    -100.0~100.0%

    -100.0~100.0

    0.0%

    1.

    F11.13

    多段速13

    -100.0~100.0%

    -100.0~100.0

    0.0%

    1.

    F11.14

    多段速14

    -100.0~100.0%

    -100.0~100.0

    0.0%

    1.

    F11.15

    多段速15

    -100.0~100.0%

    -100.0~100.0

    0.0%

    1.

    F12 485通讯组

    F12.00

    本机通讯地址

    1~2470为广播地址

    1~247

    1

    1.

    F12.01

    通讯波特率设置

    01200BFS

    12400BFS

    24800BFS

    39600BFS

    419200BFS

    538400BFS

    657600BFS

    7115200BFS

    0~7

    4

    1.

    F12.02

    数据位校验设置

    0:无校验(N81for RTU

    1:偶校验(E81for RTU

    2:奇校验(O81for RTU

    3:无校验(N82for RTU

    4:偶校验(E82for RTU

    5:奇校验(O82for RTU

    0~5

    1

    1.

    F12.03

    通讯应答延时

    0~200ms

    0~200

    5

    1.

    F12.04

    通讯超时故障时间

    0.0(无效),0.1~60.0s

    0.0~60.0

    0.0s

    1.

    F12.05

    传输错误处理

    0:报警并自由停车

    1:不报警并继续运行

    2:不报警按停机方式停机(仅通讯控制方式下)

    3:不报警按停机方式停机(所有控制方式下)

    0~3

    0

    1.

    F12.06

    通讯处理动作选择

    0x00~0x11

    LED个位:写操作动作

    0:写操作有回应

    1:写操作无回应

    LED十位:通讯加密处理

    0:通讯加密设置无效

    1:通讯加密设置有效

    00~11



    0x00

    1.

    F12.07

    保留







    1.

    F12.08

    保留







    1.

    F13 辅助功能

    F13.00

    加速时间2

    0.0~3000.0s

    0.0~3000.0

    机型确定

    1.

    F13.01

    减速时间2

    0.0~3000.0s

    0.0~3000.0

    机型确定

    1.

    F13.02

    加速时间3

    0.0~3000.0s

    0.0~3000.0

    机型确定

    1.

    F13.03

    减速时间3

    0.0~3000.0s

    0.0~3000.0

    机型确定

    1.

    F13.04

    加速时间4

    0.0~3000.0s

    0.0~3000.0

    机型确定

    1.

    F13.05

    减速时间4

    0.0~3000.0s

    0.0~3000.0

    机型确定

    1.

    F13.06

    点动运行频率

    0.00~F00.07(最大频率

    0.00~F00.07

    5.00Hz

    1.

    F13.07

    点动运行加速时间

    0.0~3000.0s

    0.0~3000.0

    机型确定

    1.

    F13.08

    点动运行减速时间

    0.0~3000.0s

    0.0~3000.0

    机型确定s

    1.

    F13.09

    下垂控制频率下降率

    0.00~50.00Hz

    0.00~50.00

    0.00Hz

    1.

    F13.10

    FDT1电平检测值

    0.00~F00.07(最大频率)

    0.00~ F00.07

    50.00Hz

    1.

    F13.11

    FDT1滞后检测值

    0.0~100.0%FDT1电平)

    0.0~100.0

    5.0%

    1.

    F13.12

    FDT2电平检测值

    0.00~F00.07(最大频率)

    0.00~F00.07

    50.00Hz

    1.

    F13.13

    FDT2滞后检测值

    0.0~100.0%FDT2电平)

    0.0~100.0

    5.0%

    1.

    F13.14

    频率到达检出值

    0.0~F00.03(最大频率)

    0.0~F00.03

    0.00Hz

    1.

    F13.15

    能耗制动使能

    0:能耗制动禁止

    1:能耗制动使能

    0~1

    1

    1.

    F13.16

    能耗制动阀值电压

    200.0~2000.0V

    200.0~2000.0

    220V电压:380.0V

    380V电压:700.0V

    660V电压:1120.0V

    1.

    F13.17

    冷却散热风扇运行模式

    0:正常运行模式

    1:上电后风扇一直运行

    0~1

    0

    1.

    F13.18

    过调制选择

    0x00~0x11

    LED个位

    0:过调制无效

    1:过调制有效

    LED十位

    0:轻度过调制

    1:深度过调制

    00~11

    01

    1.

    F13.19

    键盘数字控制设定

    0x000~0x1223

    LED个位:频率控制选择

    0/∨键和数字电位器调节均有效

    1:仅/∨键调节有效

    2数字电位器调节

    3:∧/∨键和数字电位器调节均无效

    LED十位:频率控制选择

    0:仅对F00.06=0F00.07=0设定有效

    1:所有频率方式均有效

    2:多端速优先时,对多端速无效

    LED百位:停机时动作选择

    0:设定有效

    1运行中有效,停机后清除

    2运行中有效,收到停机命令后清除

    LED千位: /∨键和数字电位器积分功能

    0:积分功能有效

    1:积分功能无效

    000~1223



    0x0000

    1.

    F13.20

    键盘数字电位器积分时间

    0.01~10.00s

    0.01~10.00

    0.10s

    1.

    F13.21

    UP/DOWN端子控制设定

    0x00~0x221

    LED个位:频率控制选择

    0UP/DOWN端子设定有效

    1UP/DOWN端子设定无效

    LED十位:频率控制选择

    0:仅对F00.06=0F00.07=0设定有效

    1:所有频率方式均有效

    2:多端速优先时,对多端速无效

    LED百位:停机时动作选择

    0:设定有效

    1运行中有效,停机后清除

    2运行中有效,收到停机命令后清除



    00~221



    0x000

    1.

    F13.22

    UP端子频率增量变化率

    0.01~50.00Hz/s

    0.01~50.00

    0.50Hz/s

    1.

    F13.23

    DOWN端子频率变化率

    0.01~50.00Hz/s

    0.01~50.00

    0.50Hz/s

    1.

    F13.24

    频率设定掉电时动作选择

    0x000~0x111

    LED个位:数字调节频率掉电时动作选择

    0:掉电时存储

    1:掉电时清零

    LED十位:MODBUS设定频率掉电时动作选择

    0:掉电时存储

    1:掉电时清零

    LED十位:其它通讯设定频率掉电时动作选择

    0:掉电时存储

    1:掉电时清零



    0x000~0x111



    0x000

    1.

    F13.25

    电压跌落自动降频选择

    0:无效

    1:有效

    0~1

    0

    1.

    F13.26

    磁通制动系数

    0:无效

    100~150:系数越大,制动强度越大

    0~150

    0

    1.

    F13.27

    变频器输入功率因数

    0.00~1.00

    0.00~1.00

    0.56

    1.

    F13.28

    设定运行时间

    0~65535min

    0~65535

    0min

    1.

    F13.29

    电机1和电机2切换选择

    0x00~0x14

    LED个位:切换通道选择

    0:端子切换

    1MODBUS通讯切换

    2FROFIBUS/CANoFen通讯切换

    3:以太网通讯切换

    4:保留

    LED十位:运行中切换使能选择

    0:运行中不可切换

    1:运行中可切换

    0x00~0x14

    0x00

    1.

    F13.30

    保留







    1.

    F13.31

    保留







    1.

    F13.32

    保留







    1.

    F14 电机2参数组

    F14.00

    电机2类型

    0:异步电机

    1:同步电机

    0~1

    0

    1.

    F14.01

    异步电机2额定功率

    0.1~3000.0kW

    0.1~3000.0

    机型确定

    1.

    F14.02

    异步电机2额定频率

    0.01Hz~F00.07(最大频率)

    0.01~F00.07

    50.00Hz

    1.

    F14.03

    异步电机2额定转速

    1~36000rFm

    1~36000

    机型确定

    1.

    F14.04

    异步电机2额定电压

    0~1200V

    0~1200

    机型确定

    1.

    F14.05

    异步电机2额定电流

    0.8~6000.0A

    0.8~6000.0

    机型确定

    1.

    F14.06

    异步2定子电阻

    0.001~65.535Ω

    0.001~65.535

    机型确定

    1.

    F14.07

    异步电机2转子电阻

    0.001~65.535Ω

    0.001~65.535

    机型确定

    1.

    F14.08

    异步电机2漏感

    0.1~6553.5mH

    0.1~6553.5

    机型确定

    1.

    F14.09

    异步电机2互感

    0.1~6553.5mH

    0.1~6553.5

    机型确定

    1.

    F14.10

    异步电机2空载电流

    0.1~6553.5A

    0.1~6553.5

    机型确定

    1.

    F14.11

    异步电机2弱磁系数1

    0.0~100.0%

    0.0~100.0

    80.0%

    1.

    F14.12

    异步电机2弱磁系数2

    0.0~100.0%

    0.0~100.0

    68.0%

    1.

    F14.13

    异步电机2弱磁系数3

    0.0~100.0%

    0.0~100.0

    57.0%

    1.

    F14.14

    异步电机2弱磁系数4

    0.0~100.0%

    0.0~100.0

    40.0%

    1.

    F14.15

    同步电机2额定功率

    0.1~3000.0kW

    0.1~3000.0

    机型确定

    1.

    F14.16

    同步电机2额定频率

    0.01Hz~F00.07(最大频率)

    0.01~F00.07

    50.00Hz

    1.

    F14.17

    同步电机2极对数

    1~50

    1~50

    2

    1.

    F14.18

    同步电机2额定电压

    0~1200V

    0~1200

    机型确定

    1.

    F14.19

    同步电机2额定电流

    0.8~6000.0A

    0.8~6000.0

    机型确定

    1.

    F14.20

    同步电机2定子电阻

    0.001~65.535Ω

    0.001~65.535

    机型确定

    1.

    F14.21

    同步电机2直轴电感

    0.01~655.35mH

    0.01~655.35

    机型确定

    1.

    F14.22

    同步电机2交轴电感

    0.01~655.35mH

    0.01~655.35

    机型确定

    1.

    F14.23

    同步电机2反电动势常数

    0~10000V

    0~10000

    300

    1.

    F14.24

    同步电机2初始磁极位置

    (保留)

    0~FFFFH

    0~FFFFH

    0x0000

    1.

    F14.25

    同步电机2辨识电流

    (保留)

    0%~50%(电机额定电流)

    0~50

    10%

    1.

    F14.26

    电机2过载保护选择

    0:不保护

    1:普通电机(带低速补偿)

    2:变频电机(不带低速补偿)

    0~2

    2

    1.

    F14.27

    电机2过载保护系数

    20.0%~120.0%

    20.0~120.0

    100.0%

    1.

    F14.28

    电机2功率校正系数

    0.00~3.00

    0.00~3.00

    1.00

    1.

    F14.29

    电机2参数显示选择

    0:按照电机类型显示

    1:全部显示

    0~1

    0

    1.

    F15 状态监控组

    F15.00

    设定频率

    0.00Hz~F00.07

    0.00~F00.07

    0.00Hz

    1.

    F15.01

    输出频率

    0.00Hz~F00.07

    0.00~F00.07

    0.00Hz

    1.

    F15.02

    斜坡给定频率

    0.00Hz~F00.07

    0.00~F00.07

    0.00Hz

    1.

    F15.03

    直流母线电压

    0.0~2000.0V

    0.0~2000.0

    0V

    1.

    F15.04

    电机功率

    -300.0~300.0%(相对于电机额定功率)

    -300.0~300.0

    0.0%

    1.

    F15.05

    输出电压

    0~1200V

    0~1200

    0V

    1.

    F15.06

    输出电流

    0.0~3000.0A

    0.0~3000.0

    0.0A

    1.

    F15.07

    电机转速

    0~65535RFM

    0~65535

    0 RFM

    1.

    F15.08

    输出转矩

    -250.0~250.0%

    -250.0~250.0

    0.0%

    1.

    F15.09

    转矩电流

    -3000.0~3000.0A

    3000.0~3000.0

    0.0A

    1.

    F15.10

    励磁电流

    -3000.0~3000.0A

    3000.0~3000.0

    0.0A

    1.

    F15.11

    估测电机频率

    0.00~ F00.03

    0.00~600.00

    0.00Hz

    1.

    F15.12

    开关量输入端子状态

    0000~00FF

    0000~00FF

    0

    1.

    F15.13

    开关量输出端子状态

    0000~000F

    0000~000F

    0

    1.

    F15.14

    数字调节量

    0.00Hz~F00.03

    0.00~10.00

    0.00V

    1.

    F15.15

    转矩给定量

    -300.0%~300.0%(电机额定电流)

    -300.0~300.0

    0.0%

    1.

    F15.16

    线速度

    0~65535

    0~65535

    0

    1.

    F15.17

    长度值

    0~65535

    0~65535

    0

    1.

    F15.18

    计数值

    0~65535

    0~65535

    0

    1.

    F15.19

    AI0输入电压

    0.00~10.00V

    0.00~10.00

    0.00V

    1.

    F15.20

    AI1输入电压

    0.00~10.00V

    0.00~10.00

    0.00V

    1.

    F15.21

    AI2输入电压

    0.00~10.00V

    0.00~10.00

    0.00V

    1.

    F15.22

    AI3输入电压

    -10.00~10.00V

    -10.00~10.00V

    0.00V

    1.

    F15.23

    HDI1输入频率

    0.000~50.000kHz

    0.000~50.000

    0.000 kHz

    1.

    F15.24

    PID给定值

    -100.0~100.0%

    -100.0~100.0

    0.0%

    1.

    F15.25

    PID反馈值

    -100.0~100.0%

    -100.0~100.0

    0.0%

    1.

    F15.26

    PID输出值

    -100.00~100.00%

    -100.00~100.0

    0.00%

    1.

    F15.27

    简易PLC及多段速当前段数

    0~15

    0~15

    0

    1.

    F15.28

    本次运行时间

    0~65535h

    0~65535

    0h

    1.

    F15.29

    电机功率因数

    -1.00~1.00

    -1.00~1.00

    0.0

    1.

    F15.30

    激磁电流给定

    -3000.0~3000.0A

    -3000.0~3000.0

    0.0A

    1.

    F15.31

    转矩电流给定

    -3000.0~3000.0A

    -3000.0~3000.0

    0.0A

    1.

    F15.32

    交流进线电流

    0.0~5000.0A

    0.0~5000.0

    0.0A

    1.

    F15.33

    输出转矩

    -3000.0Nm~3000.0Nm

    -3000.0~3000.0

    0.0Nm

    1.

    F15.34

    电机过载计数值

    0~100100OL1故障)

    0~100

    0

    1.

    F15.35

    参数下载错误功能参数

    0.00~99.99

    0.00~99.99

    0.00

    1.

    F15.36

    ASR控制器输出

    -300.0%~300.0%(电机额定电流)

    -300.0~300.0

    0.0%

    1.

    F15.37

    同步机磁极角度

    0.0~360.0

    0.0~360.0

    0.0

    1.

    F15.38

    同步机相位补偿量

    -180.0~180.0

    -180.0~180.0

    0.0

    1.

    F15.39

    同步机高频叠加电流

    0.0%~200.0%(电机额定电流)

    0.0~200.0

    0.0

    1.

    F15.40

    磁链

    0.0%~200.0%

    0.0~200.0

    0.0%

    1.

    F15.41

    保留







    1.

    F15.42

    保留







    1.

    F15.43

    保留







    1.

    F15.44

    保留







    1.

    F15.45

    保留







    1.

    F21 旋切机专用功能组

    F21.00

    旋切机使能选择

    0:不使能

    1:使能

    0~1

    1

    1.

    F21.01

    驱动辊与旋切启动选择

    0:驱动辊与旋切一起启动

    1:驱动辊先启,旋切后启动

    0~1

    1

    1.

    F21.02

    驱动辊转速

    0.01~655.35

    0.01~655.35

    110.76

    1.

    F21.03

    驱动辊直径

    0.1~5000.0mm

    0.1~5000.0

    99.0mm

    1.

    F21.04

    驱动辊中心距离

    0.1~5000.0mm

    0.1~5000.0

    100.0mm

    1.

    F21.05

    旋切厚度0

    0.01~100.00mm

    0.01~100.00

    1.50mm

    1.

    F21.06

    旋切厚度1

    0.01~100.00mm

    0.01~100.00

    1.80mm

    1.

    F21.07

    尾端切刀长度补偿

    -1000~1000mm

    -1000~1000

    0mm

    1.

    F21.08

    厚度补偿

    -50.00~50.00mm

    -50.00~50.00

    0.00mm

    1.

    F21.09

    进刀螺距

    0.01~99.00mm

    0.01~99.00

    10.00mm

    1.

    F21.10

    木芯设定

    0.1~1000.0mm

    0.1~1000.0

    30.0mm

    1.

    F21.11

    张口设定

    0.1~6000.0mm

    0.1~6000.0

    300.0mm

    1.

    F21.12

    木材剪切长度0

    1~65535mm

    1~65535

    600mm

    1.

    F21.13

    木材剪切长度1

    1~65535mm

    1~65535

    800mm

    1.

    F21.14

    剪切长度系数

    0.01~600.00%

    0.01~600.00

    100.00%

    1.

    F21.15

    原点复位位移点

    0.1~6553.5mm

    0.1~6553.5

    100.0mm

    1.

    F21.16

    检测位移补偿量

    -100.0~100.0mm

    -100.0~100.0

    0.0mm

    1.

    F21.17

    刀台当前位移点(检测原点用)

    0.1~6553.5mm

    0.1~6553.5

    100.0mm

    1.

    F21.18

    切刀旋切模式选择

    0: 一启一停模式

    1: 连续旋切模式

    0~1

    1

    1.

    F21.19

    快进频率

    0.00 Hz~P00.03(最大频率

    0.00~P00.03

    50.00Hz

    1.

    F21.20

    快退频率

    0.00 Hz~P00.03(最大频率

    0.00~P00.03

    50.00Hz

    1.

    F21.21

    进刀传动比

    0.01~100.00

    0.01~100.00

    14.68

    1.

    F21.22

    编码器脉冲

    1 ~50000

    1 ~50000

    600

    1.

    F21.23

    退刀后驱动辊停机再启动延时

    0.0~1000.0S

    0.0~1000.0

    3.0S

    1.

    F21.24

    退刀辊筒启动保持

    0.0~1000.0S

    0.0~1000.0

    200.0S

    1.

    F21.25

    刀台当前位移累加

    0:正特性

    1:负特性

    0~1

    0

    1.

    F21.26

    自动退刀频率

    0.00 Hz~P00.03(最大频率

    0.00~P00.03

    50.00Hz

    1.

    F21.27

    圆点、木头自学习选择

    0:不使能

    1:原点自学习(和启动命令结合起来用)

    2:木头自学习

    0~2

    0

    1.

    F21.28

    断料计时

    0.0~1000.0S

    0.0~1000.0

    0.0S

    1.

    F21.29

    退刀时设定原木直径到达,脉冲信号输出

    0.1mm~P21.11

    0.1~P21.11

    130mm

    1.

    F21.30

    脉冲信号输出持续时间

    0.00~10.00s

    0.00~10.00

    2.00s

    1.

    F21.31

    第一刀延时计算

    0~65535ms

    0~65535

    500ms

    1.

    F21.32

    刀头补偿

    0.00~50.00mm

    0.00~50.00

    0.00mm

    1.

    F21.33

    刀头补偿时间

    0~65535ms

    0~65535

    0ms

    1.

    F21.34

    尾刀补偿厚度

    -50.00~50.00mm

    -50.00~50.00

    0.00mm

    1.

    F21.35

    尾刀补偿长度

    0~5000mm

    0~5000

    30mm

    1.

    F21.36

    厚度增减量

    0.00~10.00mm

    0.00~10.00mm

    0.01mm

    1.

    F21.37

    切刀传动比

    0.01~100.00

    0.01~100.00

    10.00

    1.

    F21.38

    切刀频率设定

    P21.180时有效,为1无效

    0.00~400.00hz

    0.00~400.00

    50.00

    1.

    F21.39

    最小限位木芯

    0.1~1000.0mm

    0.1~1000.0

    25.0mm

    1.

    F21.40

    最小限位使能

    0: 不使能

    1: 使能

    0~1

    0

    1.

    F21.41

    编码器使用设定

    0x00~0x11

    LED 个位:

    0: 编码器安装在电机上(闭环或V/F都可以)

    1:编码器安装在滚轴丝杆上

    LED十位:

    0:原木直径复位

    1:原点复位

    0x00~0x11

    0x01

    1.

    F21.42

    切尾张毛边使能

    Bit0 0:不使能

    1:使能

    Bit1 0:快、进退时刻起作用

    1:切毛边时不起作用

    0~3

    0

    1.

    F21.43

    延时1

    0.0~10000ms

    0~10000

    500ms

    1.

    F21.44

    延时2 (驱动辊再启动)

    0.0~10000ms

    0~10000

    1000ms

    1.

    F21.45

    延时3(打木心)

    0.0~10000ms

    0~10000

    1500ms

    1.

    F21.46

    延时4(切刀)

    0.0~10000ms

    0~10000

    1500ms

    1.

    F21.47

    末端长度补偿

    -300~300mm

    -300~300

    0mm

    1.

    F21.48

    末端补偿开始木心

    0~1000.0mm

    0~1000.0

    50.0mm

    1.

    F21.49

     切刀选择

    0:自动

    1:手动

    0~1

    0

    1.

    F21.50

    延时5 (压木材延时)

    0~10000ms

    0~10000

    000ms

    1.

    F21.51

    旋切完回退处理

    0:连续后退

    1:单次旋切

    2:自动旋切

    0~1

    0

    1.

    F21.52

    单次旋切停止张口

    0~1000.0mm

    0~1000.0

    150.0mm

    1.

    F21.53

    厚度尾张补偿

    0~10

    0~10

    3

    1.

    F21.54

    尾张长度补偿U/D变化率

    0~200mm

    0~200

    5mm

    1.

    F21.55

    长度U/D变化率

    0~200mm

    0~200

    5mm

    1.

    F21.56

    连续切学习时间

    0~65535ms

    0~65535

    650ms

    1.

    F21.57

    驱动辊提前停止木芯增值

    0~50.0mm

    0~50.0

    0.0mm

    1.

    F21.58

    驱动辊减速直径

    0~1500.0mm

    0~1000.0

    45.0mm

    1.

    F21.59

    驱动辊正常频率

    0.00~150.00Hz

    0.00~100.00

    50.00Hz

    1.

    F21.60

    驱动辊减速频率

    0.00~150.00Hz

    0.00~100.00

    40.00Hz

    1.

    F21.61

    转矩给定滤波时间

    0.000~10.000s

    0.000~10.000s

    0.100s

    1.

    F21.62

    驱动辊频率控制

    0:不使能

    1:数字F21.59给定

    2AI1

    3AI2

    4AI3



    0~4

    0

    1.

    F21.63

    驱动辊测速闭环

    0:开环

    1:减速测速

    2:全程测速

    0~1

    0

    1.

    F21.64

    切刀尾张处理

    0:不处理

    1:处理

    0~1

    1

    1.

    F21.65

    木材实际长度输入

    0~65535mm

    1~65535

    0mm

    1.

    F21.66

    尾板实际长度输入

    0~2000mm

    1~2000

    0mm

    1.

    F21.67

    木材旋切实际厚度输入

    0~100.00mm

    0~100.00

    0mm

    1.

    F21.68

    切刀提前停止木芯增值

    0~50.0mm

    0~50.0

    10.0mm

    1.

    F21.69

    切刀扫描处理

    0:动态周期

    1:静态周期

    0~1

    1

    1.

    F21.70

    切刀停机延时

    0~5000ms

    0~5000

    0ms

    1.

    F21.71

    刀台计数、与驱动辊测速

    0HDI1HDI2刀台计数

    1:扩展PG卡用于刀台计数;HDI1为高速脉冲测速

    0~1

    0

    1.

    F21.72

    电打轴延时时间

    0.000~30.000s

    0.000~30.000s

    1.000s

    1.

    F21.73

    旋切厚度2

    0.01~100.00mm

    0.01~100.00

    1.80mm

    1.

    F21.74

    电压皮输出木芯

    0.01~1000.0mm

    0.01~1000.0

    70.0mm

    1.













    1.

    F22 旋切机监控功能组

    F22.00

    圆木直径显示

    0.1~5000.0mm

    0.1~5000.0

    500.0mm

    1.

    F22.01

    当前旋切厚度显示

    0.01~100.00mm

    0.01~100.00

    5.00mm

    1.

    F22.02

    刀台当前位移点显示

    0.1~6553.5mm

    0.1~6553.5

    100.0mm

    1.

    F22.03

    旋切输出频率

    0.00~P0.03

    0.00~P0.03

    0.00Hz

    1.

    F22.04

    当前木材剪切长度

    1~65535mm

    0.1~65535mm

    500mm

    1.

    F22.05

    单张木材剪切时间

    0~65535

    0~65535

    0

    1.

    F22.06

    实际使用切刀周期

    0~65535

    0~65535

    0

    1.

    F22.07

    学习的五倍周期值

    0.0~1000.0

    0.0~1000.0

    0

    1.

    F22.08

    计算切削总长时的当前原木直径

    0.1~1000.0mm

    0.1~1000.0

    0.0mm

    1.

    F22.09

    误差大于80后计数值

    0.0~1000.0

    0.0~1000.0

    0

    1.

    F22.10

    自学习计算总旋切时间

    0~65535

    0~65535

    0

    1.

    F22.11

    实际总旋切时间

    0~65535

    0~65535

    0

    1.

    F22.12

    切刀输出频率

    0~655.35

    0~655.35

    0

    1.

    F22.13

    实际时间与查表误差

    0~65535

    0~65535

    0

    1.

    F22.14

    实时监控切刀周期

    0~65535

    0~65535

    0

    1.

    F22.19

    张数显示

    0~65535

    0~65535

    0

    1.

    F22.20

    根数显示

    0~65535

    0~65535

    0

    1.

    F28 厂家功能组 Return

    F28.00

    厂家密码

    0~65535

    0~65535

    *****

    1.

    旋切机主机示意图

    CT210(开环)与CT210A(闭环)调试总结分享:

    1. CT210A(闭环)没有实际厚度输入,机械传动比(由厂家给定)一定要对。
    2. CT210(开环)输入实际旋切厚度(调试只需要输入一次),微调用F21.08(厚度补偿)来调节。
    3. 木材旋切的厚度不均匀,问题出现在哪里?

    a\电机参数需要静态自学习

    b\刀的安装位置的影响,正常旋切(一根木头从头到尾旋完)时输出电流小于电机的额定电流,整个过程电流差不多,电流不会有太大的变化。例如:木头旋切时,电流越来越大,甚至还超过了电机的额定电流或“ALM”还闪烁,可以判定机械的刀没有装好。

    c\尾张不好也会导致木材厚度不均匀。刀的位置装得不好,尾张肯定也不好调;一根木头旋切完后,查看F22.13在正负10以内说明尾张OK、反之尾张误差大。

    1. 尾张调试是个难点,基本步骤:木头厚度、宽度都OK了,木头自学习后,调试尾张。尾张不好对木材的均匀度有很大影响,问题出现在哪里?

    a\刀的位置装得不好;正常使用没有问题、重新换刀后刀的位置没有装好,影响尾张和均匀度。

    b\F22.06(实际使用切刀周期)应该与F22.14(实际监控切刀周期平均值)差不多。CT210(开环)程序F21.69=0(使用动态扫描)

    5、正常使用换刀后,切记不要更改电脑参数,遇到木材厚度、均匀度不好,检查新刀装得位置是否合适。



  • 产品规格型号表


    变频器型号 功率等级(KW) 输入电流(A) 输出电流 (A) 适配电机功率 (KW)
    单相220Vac 50/60Hz
    CT200-2S-0.7G-B 0.7 8.2 4.0 0.75
    CT200-2S-1.5G-B 1.5 14.0 7.0 1.5
    CT200-2S-2.2G-B 2.2 23.0 9.6 2.2
    三相380Vac 50/60Hz
    CT200-4T-0.7G-B 0.7 3.4 2.5 0.7
    CT200-4T-1.5G-B 1.5 5.0 3.7 1.5
    CT200-4T-2.2G-B 2.2 5.8 5.3 2.2
    CT200-4T-4.0G-B 4.0 12.0 9.5 4.0
    CT200-4T-5.5G-B 5.5 18.5 14 5.5
    CT200-4T-7.5G-B 7.5 22.5 18.5 7.5
    CT200-4T-11G-B 11 30.0 25.0 11
    CT200-4T-15G-B 15 39.0 32.0 15
    CT200-4T-18.5G-B 18.5 45.0 38.0 18.5
    CT200-4T-22G-B 22 54.0 45.0 22
    CT200-4T-30G 30 68.0 60.0 30
    CT200-4T-37G 37 84.0 75.0 37
    CT200-4T-45G 45 98.0 92.0 45
    CT200-4T-55G 55 123.0 115.0 55
    CT200-4T-75G 75 157.0 150.0 75
    CT200-4T-90G 90 188.0 180.0 90
    CT200-4T-110G 110 221.0 215.0 110
    CT200-4T-132G 132 267.0 260.0 132
    CT200-4T-160G 160 309.0 305.0 160
    CT200-4T-185G 185 344.0 340.0 185
    CT200-4T-200G 200 384.0 380.0 200
    CT200-4T-220G 220 429.0 425.0 220
    CT200-4T-250G 250 484.0 480.0 250
    CT200-4T-280G 280 539.0 530.0 280
    CT200-4T-315G 315 612.0 600.0 315
    CT200-4T-355G 350 665.0 650.0 350
    CT200-4T-400G 400 715.0 720.0 400
    CT200-4T-500G 500 890.0 860.0 500
    CT200-4T-630G 630 1224 1200 630
    CT200-4T-710G 700 1330 1300 700
    CT200-4T-800G 800 1460 1440 800
    CT200-4T-1000G 1000 1760 1720 1000
    三相660V  50/60Hz
    CT200-6T-22 22 38 28 22
    CT200-6T-30 30 40 35 30
    CT200-6T-37 37 47 45 37
    CT200-6T-45 45 55 52 45
    CT200-6T-55 55 65 63 55
    CT200-6T-75 75 85 86 75
    CT200-6T-90 90 95 98 90
    CT200-6T-110 110 118 121 110
    CT200-6T-132 132 145 150 132
    CT200-6T-160 160 165 175 160
    CT200-6T-185 185 198 198 185
    CT200-6T-200 200 210 218 200
    CT200-6T-220 220 228 240 220
    CT200-6T-250 250 255 270 250
    CT200-6T-280 280 290 320 280
    CT200-6T-315 315 334 350 315
    CT200-6T-355 355 362 380 355
    CT200-6T-400 400 411 430 400
    CT200-6T-500 500 518 540 500
    CT200-6T-560 560 578 600 560
    CT200-6T-630 630 655 680 630
    CT200-6T-710 710 724 760 710
    CT200-6T-800 800 822 860 800
    CT200-6T-1000 1000 1036 1080 1000
    CT200-6T-1250 1250 1310 1360 1250

    注1.CT200-4T-110G及以下功率的变频器可内置制动单元,其中CT200-4T-22G-B及以下功率段为标配内置制动单元,CT200-4T-30G~CT200-4T-110G内置制动单元可选配。CT200-6T-22~ CT200-6T-45内置制动单元可选配。制动电阻的功率和阻值需满足表3-3中要求,否则有产品损坏的危险。CT200-4T-132G及以上功率,CT200-6T-55及以上功率的变频器制动单元均为外置,需客户自行采购;
    注2.CT200-4T-355G(含)~ CT200-4T-500G(含)之间功率的变频器自带输入交流电抗器。
    注3. 380VAC/710KW及以上功率机型,660VAC/1000KW及以上功率机型由多台设备并联。
    注4.以上机型为标准通用机型,未包括行业应用专用机型,可定制其它规格的非标机型。

    技术参数表


    输入输出特性 输入电压范围 单相220VAC±15%,三相380VAC±15%,三相660VAC±15%
    输入频率范围 50~60Hz±5%
    输出电压范围 0~额定输入电压
    输出频率范围 0~600Hz
    技术特性 控制模式 V/F控制,无PG卡矢量控制,转矩控制
    调速范围 开环矢量控制1:100
    稳速精度 ±0.5%
    起动频率 0.00~10.00Hz
    过载能力 150%额定电流60s;180%额定电流10s;200%额定电流1s
    加减速时间 0.1~3000.0s
    能耗制动能力 制动单元动作电压:320~750V
    直流制动能力 直流制动频率:0~300Hz;
    直流制动等待时间:0~50s;
    直流制动电流:0.0~100.0%;
    直流制动时间:0.0~50.0s;
    频率设定方式 模拟量给定、高速脉冲给定、多段指令给定、
    PID控制给定、485通讯给定
    自动电压调整 当电网电压变化时,能自动保持输出电压恒定
    速度搜索起动 实现对旋转中的电机无冲击平滑起动
    控制端子 开关量输入端子 标配8路输入,其中1路可作为高速脉冲输入(HDI)
    模拟输入端子 标配2路模拟量输入,AI1:0~10V或0/4~20mA输入可选。
    AI2:-10V~+10V输入。
    开关量输出端子 标配2路多功能集电极输出,其中1路可作为高速脉冲输出(HDO)。
    模拟输出端子 标配2路输出AO1,AO2(0~10V或0/4~20mA可选)
    继电器输出 标配2路继电器输出
    通讯接口 RS485通讯 提供RS485通讯接口,与外界RS485通讯,
    支持Modbus协议(RTU模式)
    故障保护 加速过电流、减速过电流、恒速过电流、加速过电压、减速过电压、恒速过电压、母线欠压故障、电机过载、变频器过载、输入电源异常、输出缺相异常、整流模块过热故障、逆变模块过热故障、外部故障、通讯故障、电流检测故障、电机自辨识故障、EEPROM操作故障、PID反馈断线故障、制动单元故障、厂家设定时间到达
    键盘显示 LED显示 高亮LED数码管显示变频器的相关信息
    其他 使用场所

    室内,海拔低于1千米,无尘、无腐蚀性气体和无日光直射

    环境温度 −10~+40℃,40~50℃之间降额使用,每升高1℃,额定输出电流减少1%
    湿度 5~95%(无凝露)
    海拔高度 0~2000米,1000米以上降额使用,每升高100米,额定输出电流减少1%
    振动 小于0.5g
    存储温度 −40~+70℃

    CT100、CT100G、CT200、CT300系列安装尺寸示意图


    尺寸型号 W H D W1 H1 安装孔径
    C0 126 186 155 115 175 5
    尺寸型号 W H D W1 H1 安装孔径
    C1 140 230 172 128 218 5.5
    C2 165 285 200 153 273 5.5
    尺寸型号 W H D W1 H1 H2 安装孔径
    C3 214 402 208 184 360 385 7
    C4 250 442 230 220 405 425 7
    C5 299 602 276 240 540 580 9
    C6 329 660 332 250 601 640 9
    尺寸型号 W H D W1 H1 H2 安装孔径
    C7 480 853 354 180 772 826 11
    CT210A旋切机闭环专用功能表

    F00.00

    速度控制模式

    0无FG矢量控制模式1(适用于AM,SM)

    1:无FG矢量控制模式2(适用于AM)

    2V/F控制

    3:闭环矢量控制模

    注:AM-异步电机 SM-同步电机

    0~3

    2

    F00.01

    运行指令通道

    0:键盘运行指令通道(LED熄灭)

    1:端子运行指令通道(LED闪烁)

    2:通讯运行指令通道(LED点亮)

    0~2

    0

    F00.03

    最大输出频率

    F00.04~600.00Hz400.00Hz

    10.00~600.00

    50.00Hz

    F00.04

    运行频率上限

    F00.05~F00.03最大频率)

    F00.06~F00.03

    50.00Hz

    F00.05

    运行频率下限

    0.00Hz~F00.04运行频率上限)

    0.00~F00.04

    0.00Hz

    F00.10

    键盘设定频率

    0.00 Hz~F00.03(最大频率

    0.00~F00.03

    50.00Hz

    F00.11

    加速时间1

    0.0~3600.0s

    0.0~3600.0

    机型确定

    F00.12

    减速时间1

    0.0~3600.0s

    0.0~3600.0

    机型确定

    F00.13

    运行方向选择

    0:默认方向运行

    1:相反方向运行

    2:禁止反转运行

    0~2

    0

    F00.14

    载波频率设定

    1.0~15.0kHz

    1.0~15.0

    机型确定

    F00.15

    电机参数自学习

    0:无操作

    1:旋转自学习

    2:静止自学习(学习空载电流和互感)

    3:静止自学习(不学习空载电流和互感)

    0~2

    0

    F00.18

    功能参数恢复

    0:无操作

    1:恢复缺省值

    2:清除故障档案

    0~2

    0

    F01.00

    起动运行方式

    0:直接起动

    1:先直流制动再起动

    2:转速追踪再起动1

    3:转速追踪再起动2

    0~3

    0

    F01.01

    直接起动开始频率

    0.00~50.00Hz

    0.00~50.00

    0.20Hz

    F01.02

    起动频率保持时间

    0.0~50.0s

    0.0~50.0

    0.0s

    F01.03

    起动前制动电流

    0.0~150.0%

    0.0~150.0

    0.0%

    F01.04

    起动前制动时间

    0.0~50.0s

    0.0~50.0

    0.0s

    F01.08

    停机方式选择

    0:减速停车

    1:自由停车

    0~1

    0

    F01.09

    停机制动开始频率

    0.00~F00.03(最大频率)

    0.00~F00.03

    0.00Hz

    F01.10

    停机制动等待时间

    0.0~50.0s

    0.0~50.0

    0.0s

    F01.11

    停机直流制动电流

    0.0~150.0%

    0.0~150.0

    0.0%

    F01.12

    停机直流制动时间

    0.0~50.0s

    0.0~50.0

    0.0s

    F01.13

    正反转死区时间

    0.0~3600.0s

    0.0~3600.0

    0.0s

    F01.14

    正反转切换模式

    0:过零频切换

    1:过起动频率切换

    0~1

    0

    F01.15

    停止速度

    0.00~100.00Hz

    0.00~100.00

    0.20 Hz

    F01.16

    停止速度检出方式

    0:速度设定值(V/F模式下只有这一种检测方式)

    1:速度检测值

    0~1

    0

    F01.17

    停止速度延迟时间

    0.0~100.0 s

    0.0~100.0

    0.5s

    F01.23

    起动延时时间

    0.0~60.0s

    0.0~60.0

    0.0s

    F01.24

    停止速度延迟时间

    0.0~60.0s

    0.0~60.0

    0.0s

    F01.25

    紧急停止减速时间

    0.0~60.0s

    0.0~60.0

    2.0s

    F02.01

    异步电机1额定功率

    0.1~3000.0kW

    0.1~3000.0

    机型确定

    F02.02

    异步电机1额定频率

    0.01Hz~F00.03(最大频率)

    0.01~F00.03

    50.00Hz

    F02.03

    异步电机1额定转速

    1~36000rFm

    1~36000

    机型确定

    F02.04

    异步电机1额定电压

    0~1200V

    0~1200

    机型确定

    F02.05

    异步电机1额定电流

    0.8~6000.0A

    0.8~6000.0

    机型确定

    F02.06

    异步电机1定子电阻

    0.001~65.535Ω

    0.001~65.535

    机型确定

    F02.07

    异步电机1转子电阻

    0.001~65.535Ω

    0.001~65.535

    机型确定

    F02.08

    异步电机1漏感

    0.1~6553.5mH

    0.1~6553.5

    机型确定

    F02.09

    异步电机1互感

    0.1~6553.5mH

    0.1~6553.5

    机型确定

    F02.10

    异步电机1空载电流

    0.1~6553.5A

    0.1~6553.5

    机型确定

    F02.11

    异步电机1铁芯磁饱和系数1

    0.0~100.0%

    0.0~100.0

    90.0%

    F02.12

    异步电机1铁芯磁饱和系数2

    0.0~100.0%

    0.0~100.0

    80.0%

    F02.13

    异步电机1铁芯磁饱和系数3

    0.0~100.0%

    0.0~100.0

    75.0%

    F02.14

    异步电机1铁芯磁饱和系数4

    0.0~100.0%

    0.0~100.0

    50.0%

    F03.00

    速度环比例增益1

    0~200.0

    0~200.0

    16.0

    F03.01

    速度环积分时间1

    0.000~10.000s

    0.000~10.000

    0.200s

    F03.02

    切换低点频率

    0.00Hz~F03.05

    0.00~F03.05

    5.00Hz

    F03.03

    速度环比例增益2

    0~200.0

    0~200.0

    10.0

    F03.04

    速度环积分时间2

    0.000~10.000s

    0.000~10.000

    0.200s

    F03.05

    切换高点频率

    F03.02~F00.03(最大频率)

    F03.02~F00.03

    10.00Hz

    F03.06

    速度环输出滤波

    0~8(对应0~2^8/10ms

    0~8

    0

    F03.07

    矢量控制转差补偿系数(电动)

    50%~200%

    50~200

    100%

    F03.09

    电流环比例系数F

    0~20000

    0~20000

    1000

    F03.10

    电流环积分系数I

    0~20000

    0~20000

    1000

    F03.22

    恒功区弱磁系数

    0.01~2.00

    0.01~2.00

    1.00

    F03.23

    恒功区最小弱磁点

    10%~50%

    10~50

    10%

    F03.24

    最大电压限制

    0.0~120.0%

    0.0~120.0

    103.0%

    F03.25

    预激磁时间

    0.000~10.000s

    0.000~10.000s

    0.0s

    F03.26

    弱磁比例增益

    0~8000

    0~8000

    1200

    F03.27

    弱磁积分增益

    0~8000

    0~8000

    1200

    F03.28

    弱磁控制模式选择

    0~2

    0~2

    0

    F05.00

    HDI输入类型选择

    0P_HDI为高速脉冲输入

    1P_HDI1为编码器

    0~1

    1

    F05.01

    DI1端子功能选择

    木头旋切机专用

    42:启动(脉冲有效)

    43:停机(脉冲有效)

    44:快进刀(开关量有效)

    45:快退刀(开关量有效)

    46:圆点复位

    47:木材切换到厚度1

    48:木材长度切换

    49:进刀极限位

    50:退刀极限位

    51:切刀停止

    52:大木头自学习

    53:电动打轴停机

    54:压皮输出暂停

    55:木材切换到厚度2

    56:压皮停止输出

    57~63:保留

    0~63

    42

    F05.02

    DI2端子功能选择

    0~63

    43

    F05.03

    DI 3端子功能选择

    0~63

    44

    F05.04

    DI 4端子功能选择

    0~63

    45

    F05.05

    DI5端子功能选择

    0~63

    47

    F05.06

    DI6端子功能选择

    0~63

    52

    F05.07

    DI7端子功能选择

    0~63

    46

    F05.08

    DI8端子功能选择

    0~63

    51

    F05.09

    HDI端子功能选择

    0~63

    50

    F05.10

    输入端子极性选择

    0x000~0x1FF

    0x000~0x1FF

    0x040

    F06.01

    DO输出选择

    27:驱动辊运行输出

    28:木材剪切输出

    29:打木芯输出

    30:压板处理

    31:驱动辊减速输出

    32:电打轴压皮输出

    34~35:保留

    0~40

    28

    F06.03

    继电器T1输出选择

    0~40

    27

    F06.04

    继电器T2输出选择

    0~40

    30

    F06.16

    HDO高速脉冲输出选择

    21:调速跟随切刀频率

    24:切刀频率



    21

    F07.27

    当前故障类型

    34:速度偏差故障(dEu

    35:失调故障(STo

    36:欠载故障(LL

    37:编码器断线故障(ENC1O)

    38:编码器反向故障(ENC1D)





    F08.19

    高频电流环比例系数

    0~20000

    0~20000

    1000

    F08.20

    高频电流环积分系数

    0~20000

    0~20000

    1000

    F08.21

    电流环高频切换点

    0.0~100.0%(相对最大频率)

    0~100.0%

    100.0%

    F08.41

    过调制选择

    BIT0:过调制选择

    0:过调制无效

    1:过调制有效

    Bit1:载波频率选择

    0:低频降载波

    1:低频不降载波

    0~3

    1

    F11.14

    速度偏差检出值

    0.0~50.0%

    0.0~50.0

    10.0%

    F11.15

    速度偏差检出时间

    0.0~10.0s 0.0时不进行速度偏差保护)

    0.0~10.0

    0.0s

    F15.02

    驱动辊启动频率

    0.00~150.00Hz

    0.00~100.00

    40.00Hz

    F15.03

    启动频率延时时间

    0.000~30.000s

    0.000~30.000s

    2.000s

    F15.04

    大小木头尾张使能

    0:不使能

    1:使能

    0~1

    1

    F15.05

    电压皮输出木芯

    0.1~1000.0mm

    0.1~1000.0

    70.0mm

    F15.06

    输入端子极性选择

    0x000~0xFFF

    0x000~0xFFF

    0x1C0

    F15.07

    开关量滤波时间

    0.000~1.000s

    0.000~1.000

    0.010s

    F15.08

    虚拟端子设定

    0:虚拟端子无效

    1MODBUS通讯虚拟端子有效

    2FROFIBUS通讯虚拟端子有效

    3:以太网通讯虚拟端子有效

    0~4

    0

    F15.09

    DO2 输出

    0~40

    0~40

    0

    F15.10

    DO3 输出

    0~40

    0~40

    0

    F15.11

    DO4 输出

    0~40

    0~40

    0

    F15.12

    测速辊编码器脉冲数

    0~8192

    0~8192

    600

    F17.00

    设定频率

    0.00Hz~F00.03

    0.00~F00.03

    0.00Hz

    F17.01

    输出频率

    0.00Hz~F00.03

    0.00~F00.03

    0.00Hz

    F17.02

    斜坡给定频率

    0.00Hz~F00.03

    0.00~F00.03

    0.00Hz

    F17.03

    输出电压

    0~1200V

    0~1200

    0V

    F17.04

    输出电流

    0.0~5000.0A

    0.0~5000.0

    0.0A

    F17.05

    电机转速

    0~65535RFM

    0~65535

    0 RFM

    F17.06

    转矩电流

    0.0~5000.0A

    0.0~5000.0

    0.0A

    F17.07

    励磁电流

    0.0~5000.0A

    0.0~5000.0

    0.0A

    F17.08

    电机功率

    -300.0~300.0%(相对于电机额定功率)

    -300.0~300.0

    0.0%

    F17.09

    输出转矩

    -250.0~250.0%

    -250.0~250.0

    0.0%

    F17.10

    估测电机频率

    0.00~ F00.03

    0.00~600.00

    0.00Hz

    F17.11

    直流母线电压

    0.0~2000.0V

    0.0~2000.0

    0V

    F17.12

    开关量输入端子状态

    0000~00FF

    0000~00FF

    0

    F17.13

    开关量输出端子状态

    0000~000F

    0000~000F

    0

    F17.14

    数字调节量

    0.00Hz~F00.03

    0.00~10.00

    0.00V

    F17.15

    转矩给定量

    -300.0%~300.0%(电机额定电流)

    -300.0~300.0

    0.0%

    F17.16

    线速度

    0~65535

    0~65535

    0

    F17.17

    长度值

    0~65535

    0~65535

    0

    F17.18

    计数值

    0~65535

    0~65535

    0

    F17.19

    AI1输入电压

    0.00~10.00V

    0.00~10.00

    0.00V

    F17.20

    AI2输入电压

    0.00~10.00V

    0.00~10.00

    0.00V

    F17.21

    AI3输入电压

    -10.00~10.00V

    -10.00~10.00V

    0.00V

    F17.22

    HDI输入频率

    0.00~50.00kHz

    0.00~50.00

    0.00 kHz

    z

    F17.23

    FID给定值

    -100.0~100.0%

    -100.0~100.0

    0.0%

    F17.24

    FID反馈值

    -100.0~100.0%

    -100.0~100.0

    0.0%

    F17.25

    电机功率因素

    -1.00~1.00

    -1.00~1.00

    0.0

    F17.28

    运行时间

    0~65535(小时)

    0~65535

    0

    F17.29

    运行时间1

    0~65535(小时)

    0~65535

    0

    F17.30

    运行时间2

    0~65535(小时)

    0~65535

    0

    F17.31

    运行时间3

    0~65535(小时)

    0~65535

    0

    F17.32

    设定密码

    0~65535

    0~65535

    0

    F17.33

    运行阶段

    0~2

    0~2

    0

    F17.34

    密码1

    0~65535

    0~65535

    0

    F17.35

    密码2

    0~65535

    0~65535

    0

    F17.36

    密码3

    0~65535

    0~65535

    0

    F17.17

    张数统计

    0~65535

    0~65535

    0

    F17.18

    根数统计

    0~65535

    0~65535

    0

    F17.37

    电机过载计数值

    0~100100OL1故障)

    0~100

    0

    F18.00

    编码器实测频率

    -327.68~327.67Hz

    -32768~32767

    0.00Hz

    F18.01

    编码器位置计数值

    0~65535

    0~65535

    0

    F18.02

    编码器Z脉冲计数值

    0~65535

    0~65535

    0

    F18.03

    切尾张毛边使能

    Bit0 0:不使能

    1:使能

    Bit1 0:快、进退时刻起作用

    1:切毛边时不起作用

    0~3

    0

    F18.04

    延时1

    0.0~10000ms

    0~10000

    500ms

    F18.05

    延时2 (驱动辊再启动)

    0.0~10000ms

    0~10000

    1000ms

    F18.06

    延时3(打木心)

    0.0~10000ms

    0~10000

    1500ms

    F18.07

    延时4(切刀)

    0.0~10000ms

    0~10000

    1500ms

    F18.08

    末端长度补偿

    -300~300mm

    -300~300

    0mm

    F18.09

    末端补偿开始木心

    0~1000.0mm

    0~1000.0

    50.0mm

    F18.10

    切刀选择

    0:自动

    1:手动

    0~1

    0

    F18.11

    延时5 (压木材延时)

    0~10000ms

    0~10000

    000ms

    F18.12

    旋切完回退处理

    0:连续后退

    1:单次旋切

    2:自动旋切

    0~1

    0

    F18.13

    单次旋切停止张口

    0~1000.0mm

    0~1000.0

    150.0mm

    F18.14

    厚度尾张补偿

    0~10

    0~10

    2

    F18.15

    尾张长度补偿U/D变化率

    0~200mm

    0~200

    5mm

    F18.16

    长度U/D变化率

    0~200mm

    0~200

    5mm

    F18.17

    连续切学习时间

    0~65535ms

    0~65535

    650ms

    F18.18

    驱动辊提前停止木芯增值

    0~50.0mm

    0~50.0

    0.0mm

    F18.19

    驱动辊减速直径

    0~1500.0mm

    0~1000.0

    45.0mm

    F18.20

    驱动辊正常频率

    0.00~150.00Hz

    0.00~100.00

    50.00Hz

    F18.21

    驱动辊减速频率

    0.00~150.00Hz

    0.00~100.00

    40.00Hz

    F18.22

    压皮延时时间

    0.000~30.000s

    0.000~30.000s

    1.000s

    F18.23

    驱动辊频率控制

    0:不使能

    1:数字F18.20给定

    2AI1

    3AI2

    4AI3

    0~4

    0

    F18.24

    驱动辊测速闭环

    0:开环

    1:减速测速(单脉冲)

    2:全程测速(单脉冲)

    3:编码器测速

    0~2

    0

    F18.25

    切刀尾张处理

    0:不处理

    1:处理

    0~1

    1

    F18.26

    木材实际长度输入

    0~65535mm

    1~65535

    0mm

    F18.27

    尾板实际长度输入

    0~65535mm

    1~65535

    0mm

    F18.28

    切刀提前停止木芯增值

    0~50.0mm

    0~50.0

    0.0mm

    F18.29

    切刀扫描处理

    0:动态周期

    1:静态周期

    0~1

    1

    F20.00

    编码器类型选择

    0:增量型编码器

    1/3:(保留)

    2:旋变编码器

    0~3

    0

    F20.01

    编码器脉冲数

    0~8192

    0~8192

    1024

    F20.02

    编码器方向

    AB方向bit00:正向 1:反向

    Z脉冲方向bit10:不取反 1:取反

    0~3

    0

    F20.03

    编码器断线故障检测时间

    0.0~10.0s

    0~100

    0.5s

    F20.04

    编码器反向故障检测时间

    0.0~100.0s

    0~1000

    0.8s

    F20.05

    编码器检测滤波次数

    Bit0~3:低速滤波次数

    Bit4~7:高速滤波次数

    0~0x99

    0x33

    F20.06

    电机与编码器转速比

    0~65.535

    0~65535

    1.000

    F20.07

    同步机控制参数

    Bit0z脉冲校正使能

    Bit1:编码器角度校正使能

    Bit2SVC测速使能

    Bit4Z脉冲捕获模式

    Bit12:停机清Z脉冲到达信号

    0~0xffff

    1

    F20.08

    Z脉冲断线检测使能

    0~1

    0~1

    0

    F20.09

    Z脉冲初始角

    0~359.99

    0~35999

    0

    F20.10

    磁极初始角

    0~359.99

    0~35999

    0

    F20.11

    磁极初始角自学习

    0~2

    1:旋转自学习

    2:静止自学习(适用于旋变编码器反馈)

    0~2

    0

    F20.12

    切刀停止延时

    0~5000mm

    0~5000

    0mm

    F20.13

    刀台位置、电机测速编码器选择

    Bit0 0:刀台位置为本机PG

    1:刀台位置为扩展PG

    Bit1 0:电机测速选择本PG

          1:电机测速选择扩展PG

    0~3

    0

    F20.14

    旋切厚度2

    0.01~100.00mm

    0.01~100.00

    1.80mm

    F21.00

    旋切机使能选择

    0:不使能

    1:使能

    0~1

    1

    F21.01

    驱动辊与旋切启动选择

    0:驱动辊与旋切一起启动

    1:驱动辊先启,旋切后启动

    0~1

    1

    F21.02

    驱动辊转速

    0.01~655.35

    0.01~655.35

    110.76

    F21.03

    驱动辊直径

    0.1~5000.0mm

    0.1~5000.0

    99.0mm

    F21.04

    驱动辊中心距离

    0.1~5000.0mm

    0.1~5000.0

    100.0mm

    F21.05

    旋切厚度0

    0.01~100.00mm

    0.01~100.00

    1.50mm

    F21.06

    旋切厚度1

    0.01~100.00mm

    0.01~100.00

    1.80mm

    F21.07

    尾端切刀长度补偿

    -1000~1000mm

    -1000~1000

    0mm

    F21.08

    厚度补偿

    -50.00~50.00mm

    -50.00~50.00

    0.00mm

    F21.09

    进刀螺距

    0.01~99.00mm

    0.01~99.00

    10.00mm

    F21.10

    木芯设定

    0.1~1000.0mm

    0.1~1000.0

    30.0mm

    F21.11

    张口设定

    0.1~6000.0mm

    0.1~6000.0

    300.0mm

    F21.12

    木材剪切长度0

    1~65535mm

    1~65535

    600mm

    F21.13

    木材剪切长度1

    1~65535mm

    1~65535

    800mm

    F21.14

    剪切长度系数

    0.01~600.00%

    0.01~600.00

    100.00%

    F21.15

    原点复位位移点

    0.1~6553.5mm

    0.1~6553.5

    100.0mm

    F21.16

    检测位移补偿量

    -100.0~100.0mm

    -100.0~100.0

    0.0mm

    F21.17

    刀台当前位移点(检测原点用)

    0.1~6553.5mm

    0.1~6553.5

    100.0mm

    F21.18

    切刀旋切模式选择

    0: 一启一停模式

    1: 连续旋切模式

    0~1

    1

    F21.19

    快进频率

    0.00 Hz~F00.03(最大频率

    0.00~F00.03

    50.00Hz

    F21.20

    快退频率

    0.00 Hz~F00.03(最大频率

    0.00~F00.03

    50.00Hz

    F21.21

    进刀传动比

    0.01~100.00

    0.01~100.00

    14.68

    F21.22

    刀台编码器脉冲

    1 ~50000

    1 ~50000

    600

    F21.23

    退刀后驱动辊停机再启动延时

    0.0~1000.0S

    0.0~1000.0

    3.0S

    F21.24

    退刀辊筒启动保持

    0.0~1000.0S

    0.0~1000.0

    200.0S

    F21.25

    刀台当前位移累加

    0:正特性

    1:负特性

    0~1

    0

    F21.26

    自动退刀频率

    0.00 Hz~F00.03(最大频率

    0.00~F00.03

    50.00Hz

    F21.27

    圆点、木头自学习选择

    0:不使能

    1:原点自学习(和启动命令结合起来用)

    2:大木头自学习

    3:小木头自学习

    0~3

    0

    F21.28

    断料计时

    0.0~1000.0S

    0.0~1000.0

    0.0S

    F21.29

    退刀时设定原木直径到达,脉冲信号输出

    0.1mm~F21.11

    0.1~F21.11

    130mm

    F21.30

    脉冲信号输出持续时间

    0.00~10.00s

    0.00~10.00

    2.00s

    F21.31

    第一刀延时计算

    0~65535ms

    0~65535

    500ms

    F21.32

    刀头补偿

    0.00~50.00mm

    0.00~50.00

    0.00mm

    F21.33

    刀头补偿结束木芯

    0~1000.0mm

    0~1000.0mm

    200.0ms

    F21.34

    尾刀补偿厚度

    -50.00~50.00mm

    -50.00~50.00

    0.00mm

    F21.35

    尾刀补偿长度

    0~5000mm

    0~5000

    0mm

    F21.36

    厚度增减量

    0.00~10.00mm

    0.00~10.00mm

    0.00mm

    F21.37

    切刀传动比

    0.01~100.00

    0.01~100.00

    10.00

    F21.38

    切刀频率设定

    F21.180时有效,为1无效

    0.00~400.00hz

    0.00~400.00

    50.00

    F21.39

    最小限位木芯

    0.1~1000.0mm

    0.1~1000.0

    25.0mm

    F21.40

    最小限位使能

    0: 不使能

    1: 使能

    0~1

    0

    F21.41

    刀台位置编码器使用设定

    0x00~0x11

    LED 个位:

    0: 编码器安装在电机上(闭环或V/F都可以)

    1:编码器安装在滚轴丝杆上(只能用V/F

    LED十位:

    0:原木直径复位

    1:原点复位

    0x00~0x11

    0x00

    F22.00

    圆木直径显示

    0.1~5000.0mm

    0.1~5000.0

    500.0mm

    F22.01

    当前旋切厚度显示

    0.01~100.00mm

    0.01~100.00

    5.00mm

    F22.02

    刀台当前位移点显示

    0.1~6553.5mm

    0.1~6553.5

    100.0mm

    F22.03

    旋切输出频率

    0.00~F0.03

    0.00~F0.03

    0.00Hz

    F22.04

    当前木材剪切长度

    1~65535mm

    0.1~65535mm

    500mm

    F22.05

    单张木材剪切时间

    0~65535

    0~65535

    0

    F22.06

    小数点部分剪切时间

    0~65535

    0~65535

    0

    F22.07

    计算的长度(张数)

    0.0~1000.0

    0.0~1000.0

    0

    F22.08

    计算切削总长时的当前原木直径

    0.1~1000.0mm

    0.1~1000.0

    0.0mm

    F22.09

    实际的长度(张数)

    0.0~1000.0

    0.0~1000.0

    0

    F22.10

    自学习计算总旋切时间

    0~65535

    0~65535

    0

    F22.11

    实际总旋切时间

    0~65535

    0~65535

    0

    F22.12

    切刀输出频率

    0~655.35

    0~655.35

    0

    F22.13

    计算延时启动时间

    0~65535

    0~65535

    0

    F22.14

    一启一停模式,碰到切刀接近开关的计数值

    0~65535

    0~65535

    0

  •

关键词:

上一页

下一页

上一页

下一页

产品留言

您对我们公司有什么好的建议和意见,或者想咨询我们的产品,请填写下面的表单, 我们会第一时间与您取得联系!

提交留言

Copyright © 2020 深圳市东力科创技术有限公司 All Rights Reserved   [ 百度统计 ]

SAF Coolest v1.3 设置面板NPMSX-ZRFW-RFAVE-AXX

图片ALT信息: 深圳市东力科创技术有限公司
违禁词: 第一,最,一流,领先,独一无二,王者,龙头,领导者,极致,

SVG图标库请自行添加图标,用div包起来,并命名使用
