CT100E系列

所属分类:

产品附件:


产品咨询
  • 产品描述
  • 产品特点
  • 规格参数
  • 经典案例
  • 资料下载
    • 商品名称: CT100E系列
    • 商品编号: CT100E

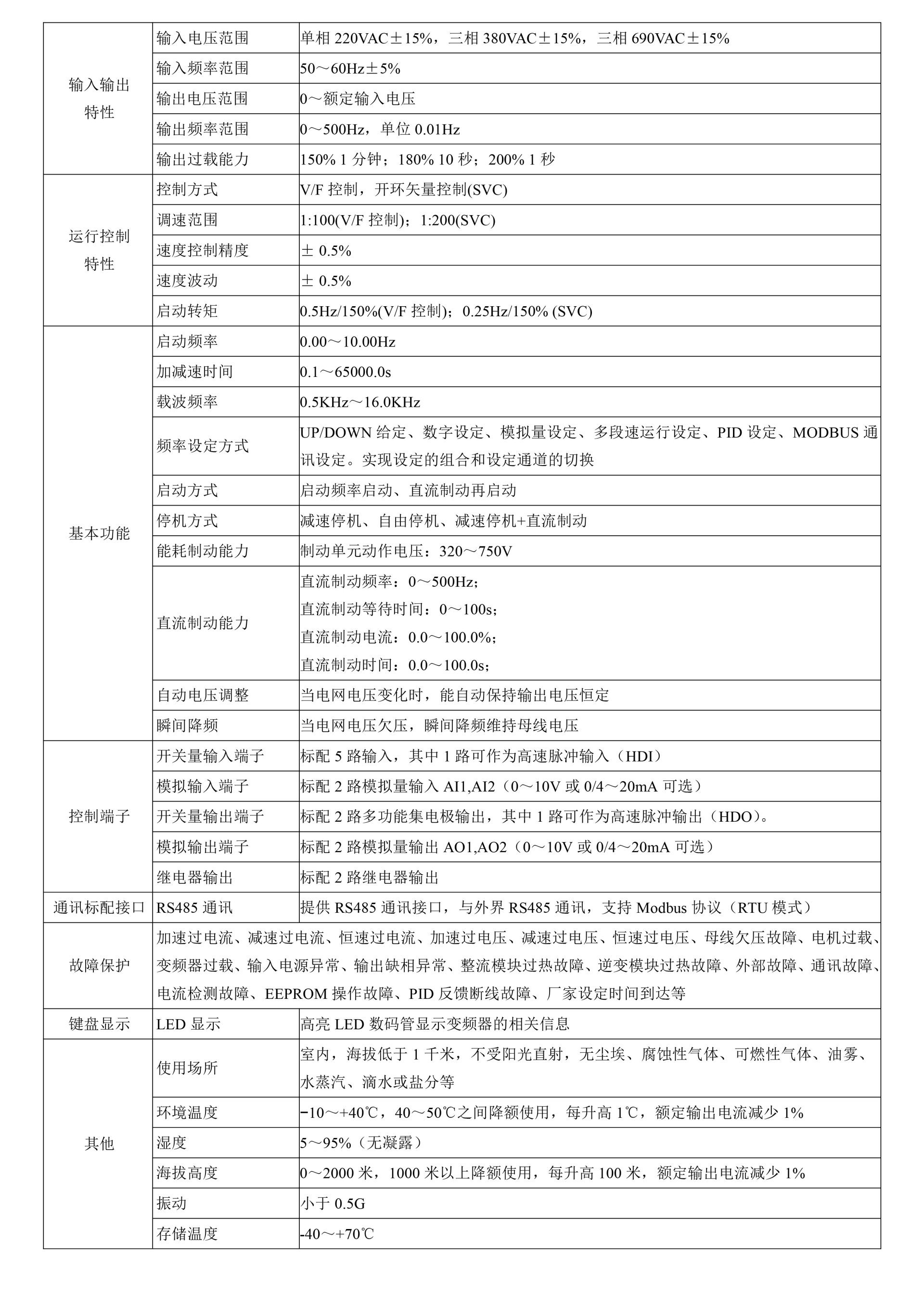

    CT100E系列通用型变频器是我公司自主研发的新一代高性能开环矢量变频器,该产品采用目前国际领先的无速度传感器矢量控制技术,采用DSP芯片为控制核心,保证产品的可靠性和对各种环境的适用性,功能强大,。CT100E系列变频器技术参数输入输出特性输入电压范围单相220VAC±15%,三相380VAC±15%,三相660VAC±15%,输入频率范围50~60Hz±5%。

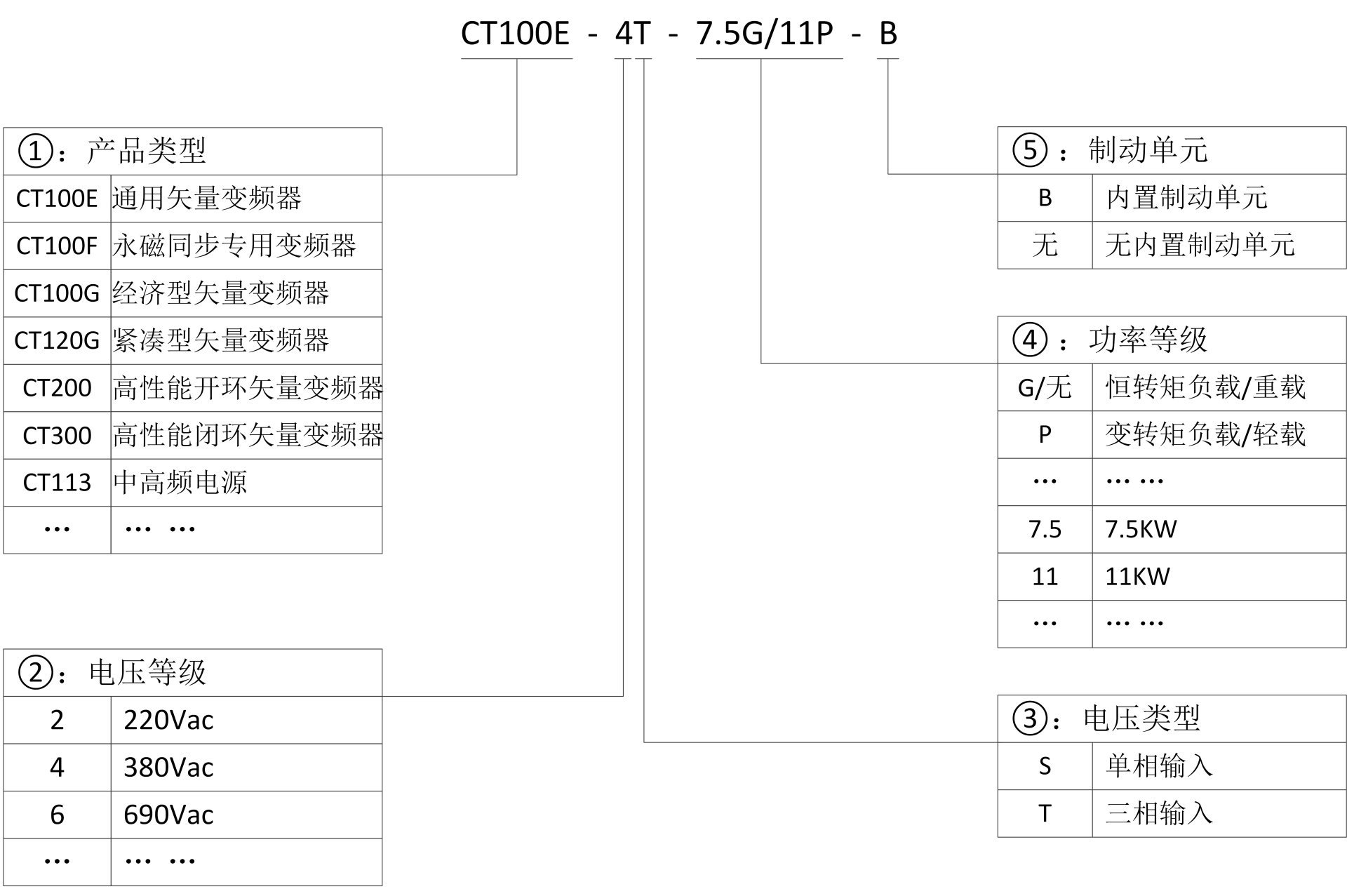

  • CT系列产品命名规则



    CT系列产品特点


    超强芯片处理器

    采用美国TI公司新一代电机控制专业数字信号处理器(DSP),主频可以达到150MHZ。

    兼容性强,可同时驱动同步、异步电机

    驱动电机类型兼容异步电机和永磁同步电机,可以实现对异步电机和永磁同步电机 参数精准自辨识。支持两组电机参数设定,可实现驱动器对电机的切换控制。

    全新的模块设计

    采用德国Infineon第四代IGBT模块,50°环境温度下,也无需降额使用。

    全新的模块设计

    V/F控制模式下,高精度的电流限制控制,使得驱动器无论是快加速还是堵转,都不会出现电流过电流报警,可靠地保护驱动器,矢量下控制模式下,高精度的转矩限定控制,使得驱动器可以按用户工艺控制要求,输出强劲的转矩或柔和的转矩,可靠地保护机械设备。

    V/F分离控制模式下,输出频率和输出电压可以分别设定,适用于变频电源,力矩电机控制应用等场合。

    多种矢量控制模式可选,低频出力大,转矩响应快,满足不同场合高性能的控制要求。

    扩展丰富

    智能扩展口,允许同时接入两块扩展卡,满足用户实现特殊控制需求。

    闭环矢量控制

    编码器的安装位置在不同电机的轴端时,只要该轴与电机轴之间保持固定的减速比,也能进行有PG矢量控制。

    具有多种启动方式

    具有多种加、减速曲线选择,如:直线加减速、折线加减速、3种S曲线加减速。

    过压失速保护

    大惯性负载减速运行过程中有短时再生制动时,通过对输出频率的瞬时调整,从而降低过压跳闸的几率,保证系统的连续可靠运行。


    CT系列变频器功能特色



    CT100E系列开环矢量变频器

    ● 先进的开环矢量控制性能,良好的电压、电流控制技术
    ● 启动转矩0.5Hz/150%转矩,调速比1:100,动态响应<20ms,稳速精度±0.2%;
    ● 宽电压范围设计,满足苛刻的用户电网环境;
    ● 37KW(含)以下变频器内置制动单元;
    ● 支持共直流母线,支持直流供电模式;
    ● 提供多种制动方式,包括能耗制动、直流制动等;
    ● 具有简易供水、瞬时掉电不停机等多种功能,满足客户各种需求;
    ● 支持壁挂、法兰、落地安装方式,为客户提供更可靠、更经济的安装使用方式。

    CT系列变频器接线图



    CT100E、CT100F、CT100G系列变频器接线图

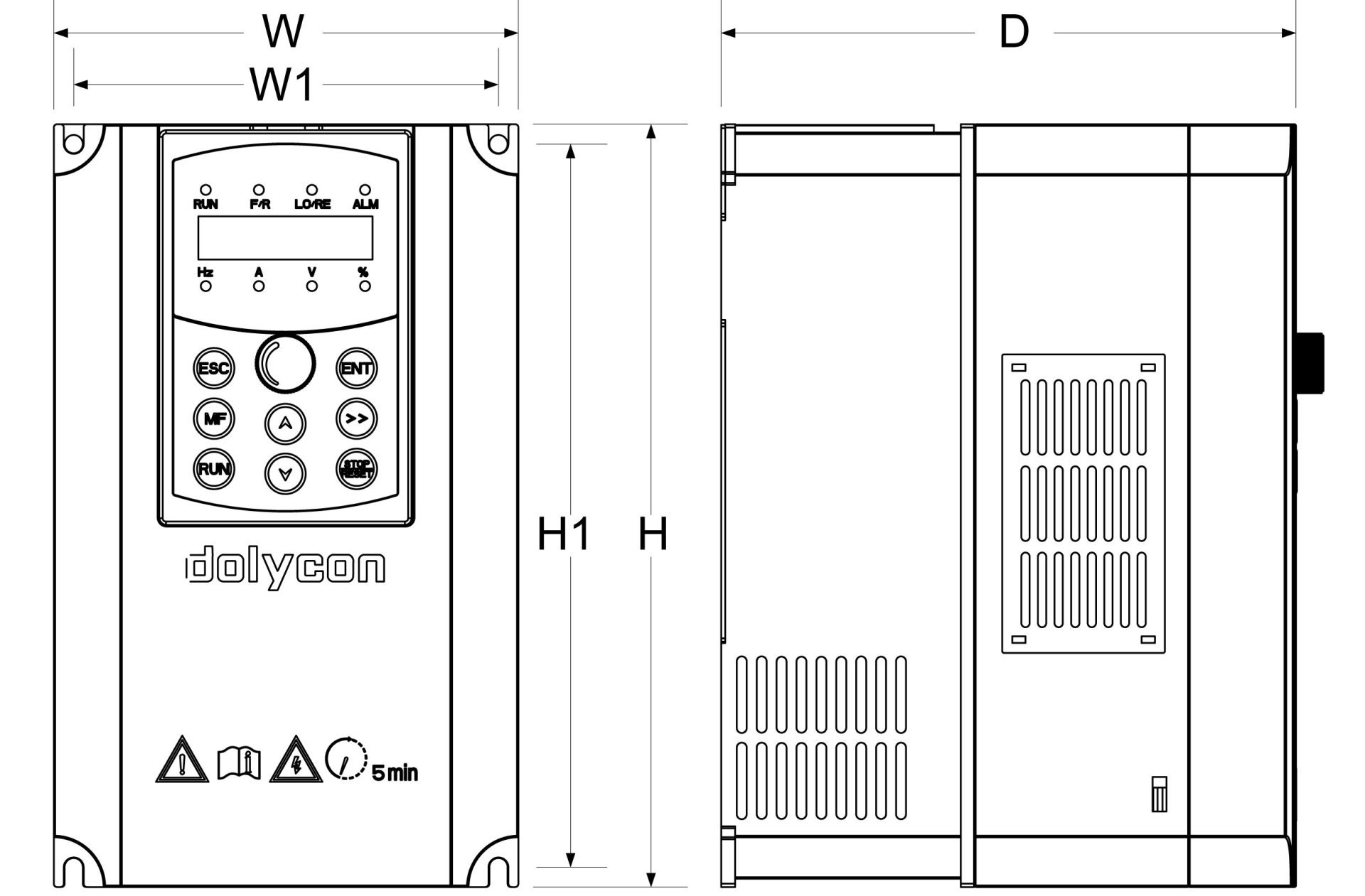

  • 尺寸型号 W H D W1 H1 安装孔径
    C0 126 186 155 115 175 5

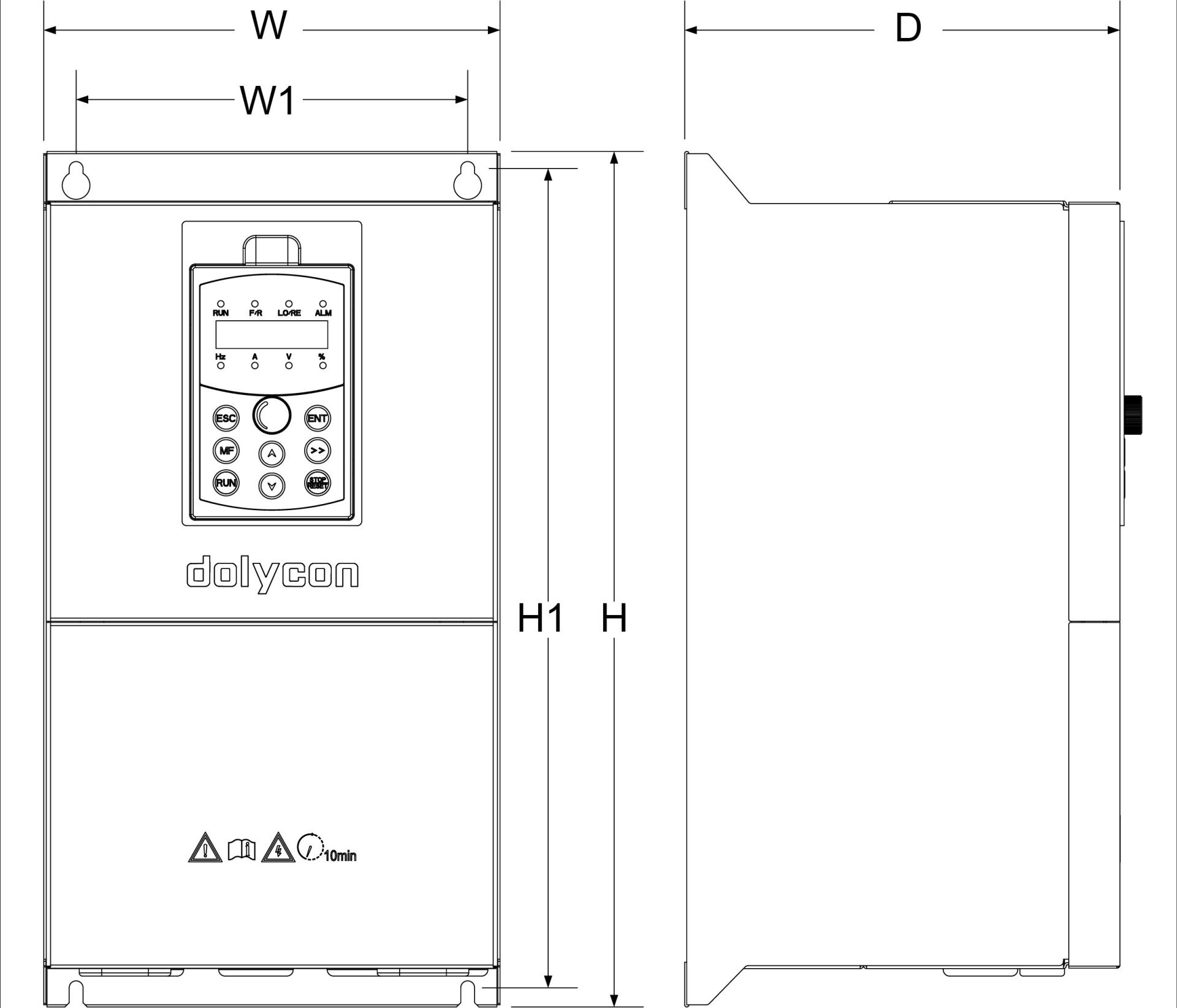

    尺寸型号 W H D W1 H1 安装孔径
    C1 140 230 172 128 218 5.5
    C2 165 285 200 153 273 5.5
    尺寸型号 W H D W1 H1 H2 安装孔径
    C3 214 402 208 184 360 385 7
    C4 250 442 230 220 405 425 7
    C5 299 602 276 240 540 580 9
    C6 329 660 332 250 601 640 9

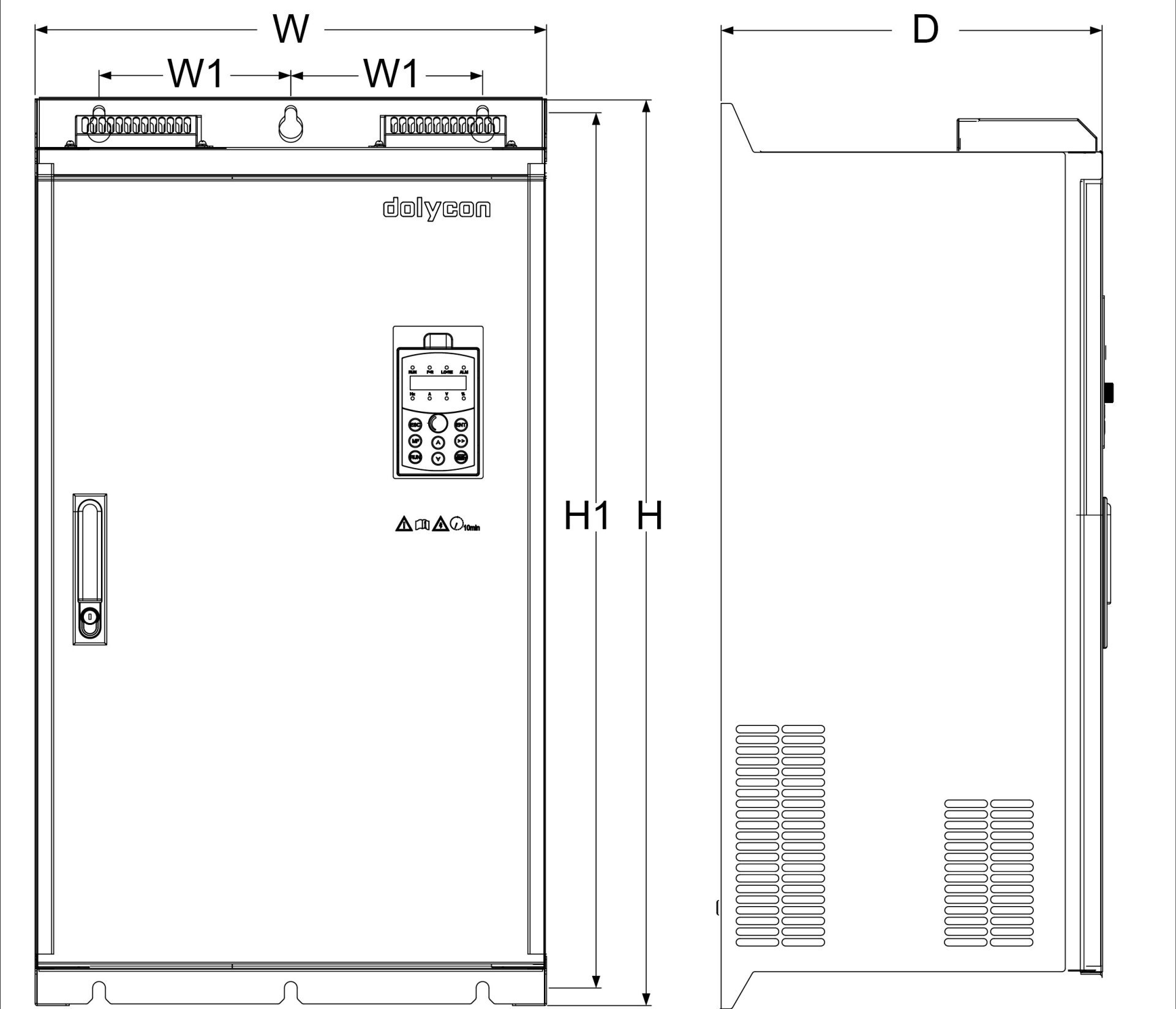

    尺寸型号 W H D W1 H1 H2 安装孔径
    C7 480 853 354 180 772 826 11

  •
